金属材料の研究開発や品質管理において、微細構造を適切に観察・評価することは不可欠です。しかし、一口に金属顕微鏡といっても、その種類や機能は多岐にわたり、「自社の目的に適した一台はどれだろう？」と悩まれる方も多いのではないでしょうか。本記事では、金属顕微鏡の基本的な種類から、観察目的や試料特性に合わせた選び方のポイント、さらには具体的な選定表まで、導入を検討されている皆様が目的に適した一台を見つけやすくなるよう、網羅的に解説します。この記事を読めば、あなたの研究や業務に役立つ、まさに「理想に近い金属顕微鏡」を検討しやすくなるはずです。

金属顕微鏡には、主に以下のような種類があり、それぞれ観察対象や用途に応じて適したタイプが異なります。

正立型金属顕微鏡

正立型金属顕微鏡は、一般的な光学顕微鏡と同様に、試料を上から観察するタイプです。対物レンズがステージの上部に配置されており、試料に上から光を当てて反射した光を観察します。比較的小型の試料や、半導体ウェハ、電子部品などの表面構造観察に適する場合があります。コンパクトな設置スペースで導入できる点も特徴です。

倒立型金属顕微鏡

倒立型金属顕微鏡は、ステージの下に対物レンズが配置され、試料を下から観察するタイプです。試料をステージに置くだけで観察面が水平になるため、厚みのある試料や、重量のある試料でも安定して観察しやすくなります。主に金属材料の切断面や研磨面、溶接部の組織観察など、大きめのサンプルを扱う場合に有効です。

ポータブル金属顕微鏡

ポータブル金属顕微鏡は、その名の通り携帯性に優れた小型・軽量の顕微鏡です。製造現場や屋外での検査、大型構造物の表面観察など、顕微鏡本体を持ち運んで観察する必要がある場合に有効です。手軽に持ち運びができ、その場で迅速に観察・確認を行いたい場合に重宝します。

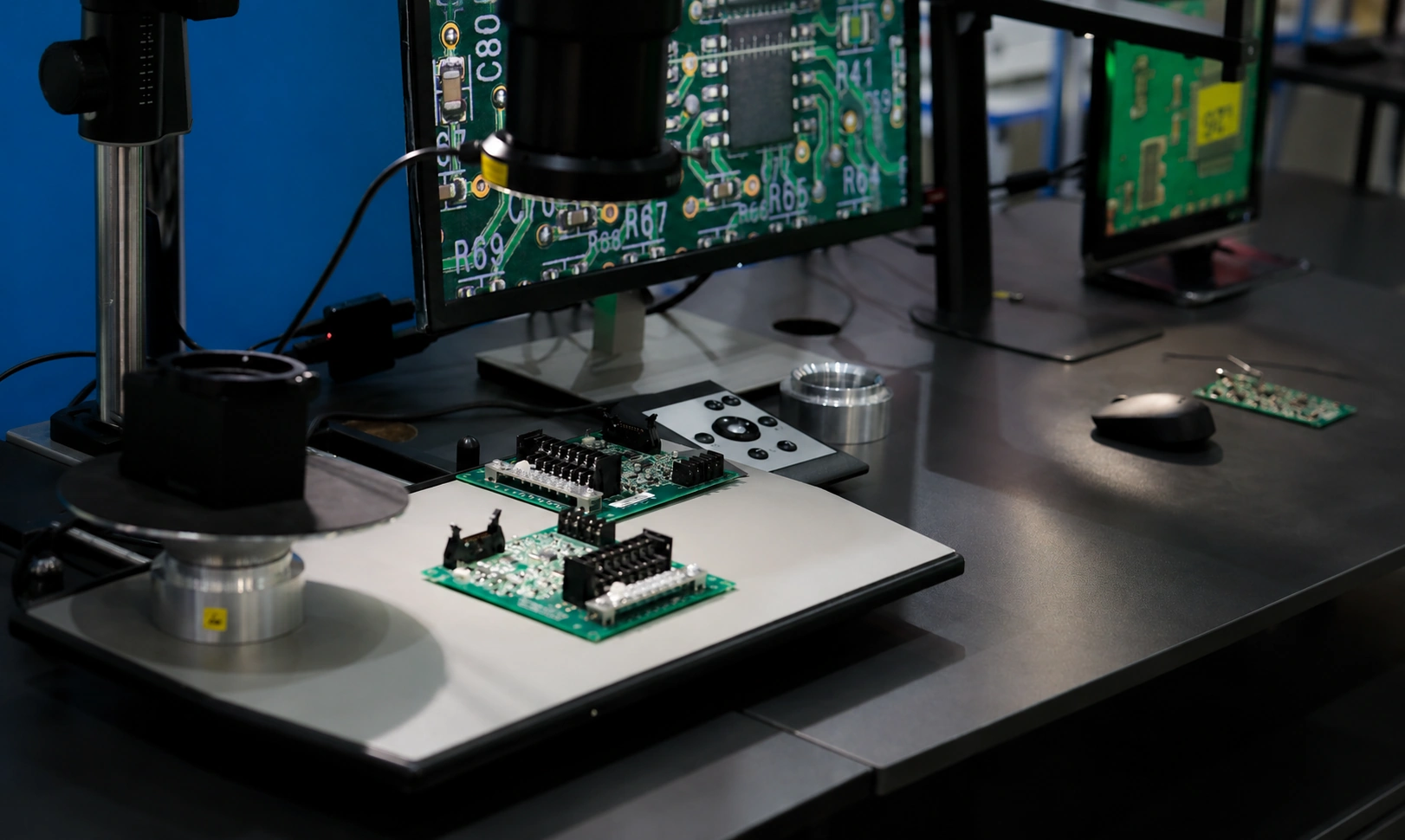

デジタルマイクロスコープ型金属顕微鏡

デジタルマイクロスコープ型金属顕微鏡は、カメラを備えたタイプが多く、観察像を直接PCやモニターに出力できるタイプです。高精細な画像をリアルタイムで共有できるため、複数人での観察や、撮影・記録を重視する用途に適しています。画像解析ソフトウェアと連携することで、寸法測定や画像記録・解析などに対応できる場合があり、作業効率の向上に貢献します。

金属顕微鏡を選ぶ際には、観察目的（金属組織、欠陥、表面状態など）、試料の特性（サイズ、形状、厚み）、使用環境・設置場所（スペース、持ち運び）、操作性・機能（裸眼観察、カメラ撮影、偏光観察、透過照明の有無）、予算といった点を総合的に考慮することが重要です。ここでは、それぞれのポイントについて詳しく解説します。

観察目的を明確にする

まず、重要なのは「何を、どの程度の精度で観察したいのか」という観察目的を明確にすることです。例えば、金属組織（結晶粒界、相、析出物など）を詳細に評価したいのであれば、高倍率での観察や偏光観察機能が有効な場合があります。一方、表面のキズや欠陥、寸法などを確認したい場合は、視野範囲や測定機能の有無を確認するとよいでしょう。目的によって、必要な倍率、照明方法、特殊な観察機能（偏光、DICなど）が大きく異なるため、具体的な観察対象と得たい情報をリストアップすることから始めましょう。

試料の特性を考慮する

観察する試料の特性も、顕微鏡選定に大きく影響します。特に重要なのは、試料のサイズ、形状、厚みです。例えば、大型の試料や、切断・研磨が困難な厚みのある試料を前処理を抑えて観察したい場合は、ステージ上に試料を置いて観察できる倒立型金属顕微鏡が適しています。逆に、小さな研磨片や薄いフィルム状の試料であれば、一般的な正立型でも対応できる場合があります。また、透明試料も扱う可能性がある場合は、透過照明に対応した機種か、別方式の顕微鏡が必要かを確認しましょう。

使用環境と設置場所を検討する

顕微鏡をどこで使用し、どこに設置するのかという点も考慮すべき要素です。研究室や検査室など、固定された場所でじっくりと観察するのであれば、安定性の高い据え置き型の顕微鏡が適する場合があります。しかし、製造現場での品質管理や、出張先での検査など、限られたスペースや持ち運びが必要な状況であれば、コンパクトな正立型やポータブル型の金属顕微鏡、あるいはデジタルマイクロスコープ型が選択肢となります。電源の有無や、振動の少なさなども確認しておきましょう。

操作性・機能性をチェックする

顕微鏡の操作性や搭載されている機能も、日々の業務効率に関わります。裸眼での観察がメインなのか、それともカメラで撮影・記録することが重視されるのかによって、適したモデルは変わってきます。デジタルカメラを接続して画像解析を行いたい場合は、専用のソフトウェアやインターフェースの互換性も確認が必要です。また、特定の観察手法（偏光観察、微分干渉観察（DIC）、暗視野観察など）が必要な場合は、それらの機能がオプションとして追加できるか、標準搭載か、対応可否を確認しましょう。その他、電動ステージや自動焦点機能など、作業効率を高める機能も検討材料となります。

予算とのバランスを見る

金属顕微鏡は、安価なポータブルタイプから、高機能な据え置き型まで、幅広い価格帯の製品が存在します。必要な機能や性能を全て満たそうとすると予算をオーバーしてしまうこともあるため、優先順位を明確にし、予算内で適したバランスを見つけることが重要です。初期費用だけでなく、消耗品やメンテナンス費用、将来的なアップグレードの可能性なども含めて、総合的なコストパフォーマンスを検討することが大切です。メーカーや販売店に相談し、予算内でどのような選択肢があるかを確認することも有効です。

これまでの解説を踏まえ、主要な金属顕微鏡のタイプとその特徴、主な用途を以下の表にまとめました。ご自身の観察目的や使用環境に適した一台を選ぶ際の参考にしてください。

選定項目	1-1928-01	68-0953-69	60-7660-17	68-0953-64	64-8815-29
画像
商品名	金属顕微鏡 MT-320	ショップ金属顕微鏡（台座A） NSM-M	HDMI 4Kデジタルマイクロスコープ 金属顕微鏡 BA310MET-T-4000XBMH 114-9156	小型金属顕微鏡（正立型） DSM-III	反射・透過兼用金属顕微鏡（三眼） TBR-1
総合倍率	40～400×	100倍	50 ～ 500×	100倍／200倍／400倍（50倍／800倍）	50倍～600倍
接眼レンズ	WF-10×（視野数18）	―	WF10×／22mm マイクロメータ取付枠付（25mm径）	W10倍（W5倍／W20倍）	広視野WF10×（視野数φ18mm）2個
対物レンズ	4×・10×・40×	―	プランアクロマート LWD（長焦点）5× 10× 20× 50×	M10倍／M20倍／M40倍	PL5×（0.12 N.A）WD=18.3mm、PL10×（0.25 N.A）WD=8.8mm、PL40×（0.65 N.A）spring WD=3.73mm、PL60×（0.75 N.A）spring WD=1.34mm
フォーカスコントロール／焦準装置	1軸粗微動ハンドル	―	ラックピニオン式粗動 微動装置 ステージ上下動式	―	1軸粗微動ハンドル（微動目盛1Divi=0.002mm）

金属顕微鏡による観察において、試料の細部を適切に捉えるためには、適切な倍率と照明の選択が不可欠です。これらは観察の精度と得られる情報の質を大きく左右するため、その特性を理解し、目的に応じて使い分けることが重要になります。

倍率の選び方

金属顕微鏡の倍率は、観察したい対象の微細さに応じて選ぶ必要があります。金属顕微鏡の倍率はモデルによって異なり、機種によっては50倍前後から500倍、高倍率のものでは1000倍程度まで観察可能です。
例えば、金属組織全体の概観を把握したい場合は低倍率（50倍～200倍程度）で十分ですが、結晶粒の微細な構造や析出物の状態、微小な欠陥などを詳細に観察したい場合は、高倍率（500倍～1000倍程度）が必要になる場合があります。観察目的に合わせて適した倍率を選定することで、より効率的な観察・分析につながります。

照明の種類と選び方（同軸落射照明、明視野、暗視野、偏光など）

金属顕微鏡の照明は、光不透過性の試料を観察するために、対物レンズを通して試料表面に光を照射する「同軸落射照明」が基本です。この同軸落射照明には、さらにいくつかの観察方法があり、それぞれ異なる情報を提供します。

• 明視野観察（Brightfield）

  最も一般的な観察方法で、試料表面に対して垂直に光を当て、正反射した光を捉えます。金属組織の結晶粒界、介在物、研磨傷などを観察するのに適しており、観察条件によってコントラストを得やすく、全体像を把握しやすいのが特徴です。


• 暗視野観察（Darkfield）

  斜め方向から光を当て、正反射しない散乱光や回折光を捉える観察方法です。試料表面の微細な凹凸、傷、異物、ピットなどが明るく浮き上がって見えるため、表面の欠陥やわずかな段差の検出に有効な場合があります。


• 偏光観察（Polarized Light）

  偏光フィルターを用いて、特定の方向に振動する光のみを試料に照射し、試料を透過または反射した光の偏光状態の変化を観察します。金属の異方性組織や非金属介在物、結晶粒の配向などをコントラストよく観察できる場合があり、金属組織の確認などに用いられる場合があります。


これらの照明方法を適切に選択し、組み合わせることで、試料の持つ多様な情報を引き出し、より多面的な分析につながります。

金属顕微鏡の価格帯は、その種類、搭載されている機能、性能、メーカーによって大きく変動します。導入を検討する際は、必要な機能と予算のバランスを考慮することが重要です。
価格は機種・構成により大きく異なり、簡易的な観察や教育用途に適したモデル、あるいはポータブル型のデジタルマイクロスコープなどもあります。これらの製品は、手軽に導入できる点が魅力ですが、高倍率での精密な観察や、複雑な分析機能には限界がある場合があります。
一方、研究開発や高度な品質管理に用いられる正立型や倒立型の金属顕微鏡は、構成や搭載機能によって価格が大きく変わります。高解像度の対物レンズ、精度の高いステージ、多様な照明オプション（明視野、暗視野、偏光、微分干渉など）、デジタルカメラや画像解析ソフトウェアとの連携機能が充実しているほど、価格は高くなります。特に、電動ステージや自動焦点機能、専用の解析ソフトウェアが付属するシステムは、高額になる傾向があります。
予算内で適した一台を選ぶためには、まず「どのような観察をしたいのか」「どの程度の精度が必要なのか」を明確にし、その上で必要な機能と価格を比較検討することが大切です。オーバースペックな機能にコストをかけるのではなく、本当に必要な機能を見極めることが、賢い選択につながります。複数のメーカーから見積もりを取り、比較検討することも推奨されます。

本記事では、金属顕微鏡の基本的な種類から、観察目的や試料特性に応じた選び方のポイント、さらには倍率や照明といった機能の重要性、そして価格帯に至るまで、適した一台を選定するための多角的な情報を提供してまいりました。
金属材料の微細構造を適切に捉え、分析することは、研究開発の精度向上や品質管理の徹底、ひいては製品の信頼性向上に寄与します。正立型、倒立型、ポータブル型、デジタルマイクロスコープ型など、それぞれの顕微鏡には独自の強みと適した用途があります。
この記事で得た知識を基に、皆様の具体的な観察対象、使用環境、そして予算に合致した適切な金属顕微鏡を選んでいただければ幸いです。適切な顕微鏡を導入し活用することで、より適切な観察・分析につながり、研究開発や品質管理の業務効率の向上に寄与する可能性があります。目的に合う一台を見つけ、皆様の業務成果向上にお役立てください。
