研究現場の自動化に対し
全力サポートします。
アズワン株式会社では自動化におけるお悩みを解決するためサポートいたします。
現状作業内容の確認や自動化したい内容をヒアリング、ユーザー様の自動化されたい
作業工程範囲やご予算にあわせまして、産業用ロボットや協働ロボットの活用等を含めた
自動化のご提案を自動化のプロが親切・丁寧に対応します。
自動化内容が未確定でもお気軽に相談出来る体制整えております。
お気軽にお問合せください。
こんな課題はありませんか？ISSUES
-
自動化に興味はあるが依頼先がわからない。
-
現在の作業で何が自動化できるのかわからない。
-
自動化したいが
予算があまり無い。
-
ロボットで何をさせられるのかイメージがつかない。
アズワンのラボ自動化なら解決できます
アズワンロボットのメリットMERIT
- 1
ご予算に合わせたご提案が可能
- 2
自動化の導入支援
- 3
各種装置・分析機器との連動が可能
- 4
スピーディー、親切、そして丁寧な対応及び体制
- 5
納品後の迅速な
フォロー体制
自動化事例CASES
ディッピング作業自動化
自動化目的：
ディッピング作業時間の効率化
予算規模：50万円
サイズ ：幅 300mm × 奥行 300mm × 高さ 450mm
重量 ：8kg
1日あたり
約3時間
作業削減を達成
メカのこだわりポイント
対象のワークが10㎜x10㎜x0.5㎜で小さく薄く、破損しやすい物でしたが、破損しないようまた着脱が容易にできるようにしました。一部の容器が加温できるようにヒーターが仕込めるようになっています。
電気のこだわりポイント
溶液に浸す順番や時間は、自由に変更ができます。（プログラム処理にて）

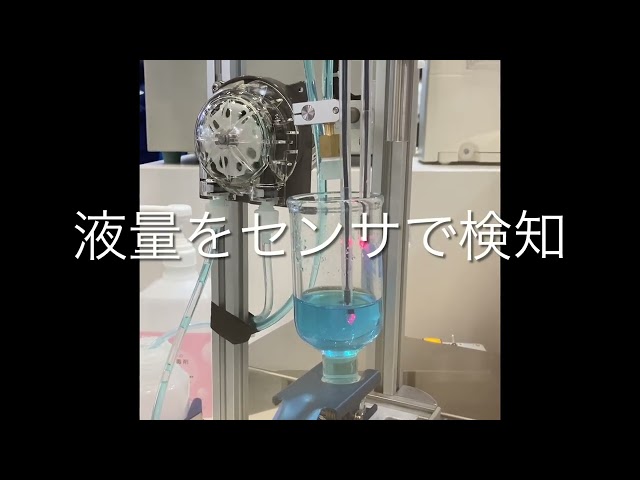

ろ過分注作業自動化
自動化目的：
分析前処理工程の効率化
予算規模：100万円
サイズ ：幅 300mm × 奥行 320mm × 高さ 750mm
重量 ：5kg
1日あたり
約3時間
作業削減を達成
メカのこだわりポイント
ろ過性の違う試料でも、容器内に試料がなくなったら自動で注水、ろ過、排液し、一度の濾過をフルオートメーション化しました。
電気のこだわりポイント
ペリスタポンプを使用していますが給水の容量を制御して、給水と排水を繰り返します。
ウェルプレート搬送自動化
自動化目的：
装置間の搬送によりウェルプレートの搬送作業が無くなり纏まった時間を確保
予算規模：120万円 ※装置間制御含まず
サイズ ：幅 450mm × 奥行 275mm × 高さ 350mm
重量 ：15kg
搬送工程に
関わる時間を
100%削減
メカのこだわりポイント
ウェルプレートを搬送する際に、落ちたり、ずれたりせずにしっかりと安定して掴んでいられるようにチャックの爪部分の形状を工夫しました。
電気のこだわりポイント
本装置はお客様がアプリ開発をされ、お持ちの装置と連携させて動作しています。プログラムを使用して単独で動作させることも可能な設計を行いました。
タイマー付き昇降機
自動化目的：
時間を気にして作業する事による制限・作業効率の改善
予算規模：120万円 ※洗浄機除く
サイズ ：幅 450mm × 奥行 380mm × 高さ 510mm
重量 ：10kg
昇降工程に
関わる時間を
100%削減
メカのこだわりポイント
バット部分を卓上用超音波洗浄機や恒温水槽にするなど、多種多様な組み合わせが可能です。洗浄かごを持ち上げるアームをカスタマイズする事で様々なカゴに対応可能としました。持ち上げたい物に合わせたカゴの制作も対応可能です。
制御のこだわりポイント
タイマー付きで下降、上昇のタイミングや待機時間の設定が可能です。お客様のご要望にあわせて上下位置やスピードをプログラム制御可能です。
圧搾作業自動化
自動化目的：
圧搾作業工程時間の効率化
予算規模：120万円 ※洗浄機除く
サイズ ：幅 250mm × 奥行 220mm × 高さ 413mm
重量 ：15kg
圧搾作業工程に
関わる時間を
約80%削減
メカのこだわりポイント
受けパン、設置治具の付け外しが容易です。制御BOX一体型なのでサイズがコンパクトです。
制御のこだわりポイント
２つのタイマー設定が可能です。（①スタートを押して圧搾板が対象物に触れるまでの時間 ②対象物に触れてからの圧搾時間）
ろ過分注自動化（6連）
自動化目的：
ろ過作業工程時間の効率化
予算規模：300万円
サイズ ：幅 820mm × 奥行 250mm × 高さ 810mm
重量 ：20kg
ろ過工程に
関わる時間を
約80％削減
メカのこだわりポイント
ろ過には６連式マニホールドを使用しており、1ヶ所のろ過が終わるとそこからエアーが入ってしまい、他の5ヶ所の圧力が下がってしまう為、それぞれに電磁弁を設け、ろ過が終わった所は弁を閉じるようにしました。
電気のこだわりポイント
6連の装置ですが、1装置毎にマニュアルの給水／排水、自動動作のスタート／停止などを可能としました。
分注作業の自動化
自動化目的：
分注作業時間の効率化
予算規模：120万円
サイズ ：幅 400mm × 奥行 300mm × 高さ 750mm
重量 ：10kg
分注作業に
関わる時間を
約90％削減
メカのこだわりポイント
ドラフト内に設置する為、コンパクトなサイズに。市販の分注機のノズルが取付できるように取付部の設計をしました。
電気のこだわりポイント
自動化の前にお客様が使用していた分注機を自動装置に採用しました。従いまして、分注装置の精度や分注の設定方法はそのままで、作業の自動化ができました。

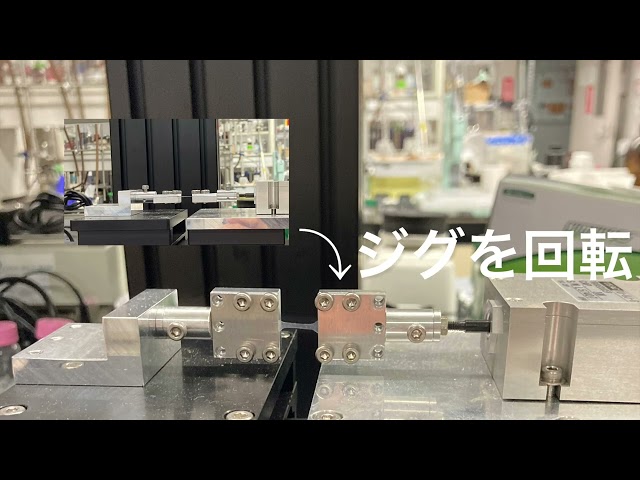

引張試験機自動化システム
自動化目的：
1.ワークサイズが小さく対応可能機種がない
2.ストロークに対する力、掛け方のデータ取り
3.持ち運び可能な形状
予算規模：180万円
サイズ ：幅 490mm × 奥行 250mm × 高さ 130mm（横置き時）
幅 300mm × 奥行 250mm × 高さ 505mm（縦置き時）
重量 ：本体 6kg、スタンド 5kg
既存製品がなく
自動化させることで
再現性を向上
メカのこだわりポイント
共同施設のX線照射機に設置できるようにあらかじめ照射機の寸法を確認し、簡単に取付ができるように設計。縦置き、横置きどちらでも使用できるようにしました。ストローク、計測トルクはお客様の要望に応じてカスタムしました。
電気のこだわりポイント
・引張の速度・加速度を変更でき、引張力の取り込みができます。
・引張の環境条件が、他に必要であれば適宜追加できます。

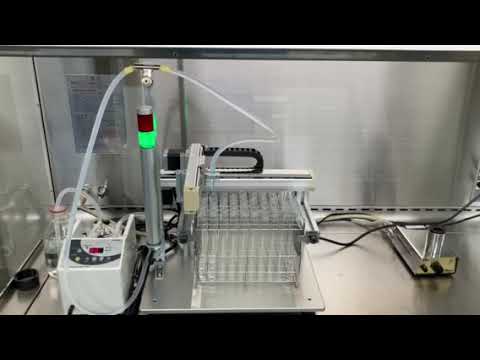

オートサンプラー
自動化目的：
周辺装置との連動、作業効率化
予算規模：150万円
サイズ ：幅 650mm × 奥行 600mm × 高さ 520mm
重量 ：25kg
1日あたり
約2～3時間
作業削減を達成
メカのこだわりポイント
今まで使用していた製品からの置き換えだったので、なるべく以前使用していた物品をそのまま取付できるようにし、元の製品よりも安価な価格帯で提供しました。
電気のこだわりポイント
お客様が使用の特殊な吸引装置を使用して、試験管の最下部までチューブを入れて、微量のサンプルを吸引しました。

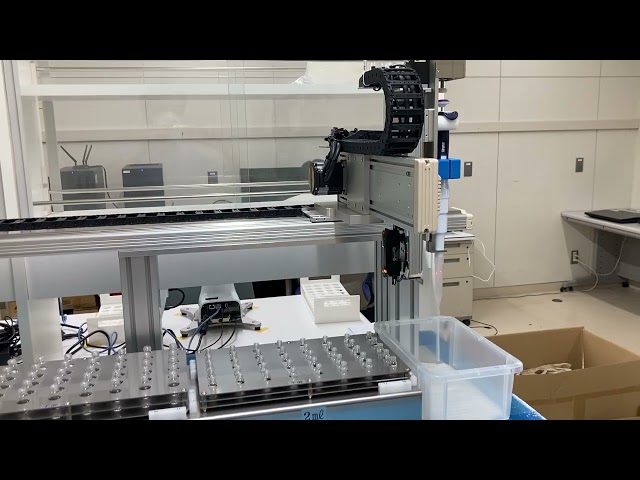

ピペット分注作業自動化
自動化目的：
分注作業効率化
予算規模：200万円
サイズ ：幅 1700mm × 奥行 500mm × 高さ 680mm
重量 ：40kg
市販のピペットを
使用することで
導入コスト削減
メカのこだわりポイント
納品後にお客様の方で他の機器（ロボットアーム）との連携を予定されていたので、それにも対応できるような容器の配置にしました。
電気のこだわりポイント
お客様が今までに使用していたバイアル瓶（分取元、分取先）の分注を、市販のピペットを使用して行いました。
卓上型脱パラフィン自動化9槽タイプ
自動化目的：
脱パラ作業の効率化
予算規模：180万円
サイズ ：幅 1000mm × 奥行 300mm × 高さ 420mm
重量 ：25kg
研究用途
としてご使用
メカのこだわりポイント
扱うワークが患者様の検体になるので、万が一の事故やミスもないようにセンサーを設置した。市販のバスケット、ガラス容器が設置できるように設計しました。
電気のこだわりポイント
槽の液を使用“する/しない”とか、液に浸かる時間など詳細な設定ができます。

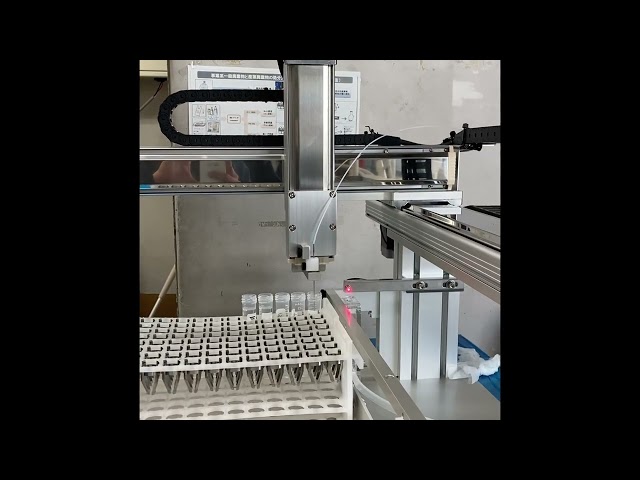

サンプルチェンジャー自動化装置
自動化目的：
分注希釈作業の効率化
予算規模：150万円（分注希釈サンプリング装置含まず）
サイズ ：幅 510mm × 奥行 500mm × 高さ 482mm
重量 ：20kg
ご利用中の企画装置と
連携することで
導入コスト削減
メカのこだわりポイント
ノズル部や試験管ラックは容易に交換ができるように専用設計部品ではなく、入手性の良い市販部品で構成しました。 塩酸を扱うため、外装カバーの塗装は耐腐食性のある塗料を選択しました。
電気のこだわりポイント
電気のこだわりは、他社規格品の希釈装置を制御して数種類の希釈を必要な数だけ希釈可能としました。
デンソーCOBOTTA事例（YouTubeへ移動します）
- ラボラトリオートメーション：
卓上型協働ロボットによる研究室の自動化。粉体秤量、pH測定、混合・撹拌、濾過、薄膜生成等の作業を自動化しています。
- 分析作業の自動化：
卓上型協働ロボット複数台を連携させて、薬品の注加、濾過、定容、撹拌などの作業を自動化しています。
- 温度測定＆分注作業の自動化：
卓上型協働ロボットが把持したプロープを食品の中心部へ穿刺して加熱処理ができているかの温度測定を行っています。
- デンソーヨーロッパで作成のラボオート：
欧州におけるラボコンセプト「Future Lab」。効率的で柔軟性があり、コスト効率の高いラボオートメーションを提供し、環境、食品、産業のラボにも適用できます。
- ポータブル分注システム：
卓上ロボットと主導ピペットを組み合わせたシンプルでコンパクトな卓上分注システムです。レイアウト変更も柔軟に行え、個数の変更も簡単に行えます。
