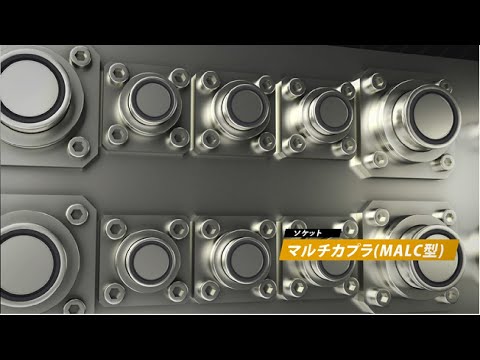

69-8624-13　マルチカプラMALC型（プラグ）SUS 単体オネジM62×2　MALC-12P SUS FKM

仕様

• プラグ
• MALC-1～12P型（中圧用ねじ固定型）
• 質量（g）：724
• 寸法（L1）（mm）：57
• 寸法（L2）（mm）：（45）
• 寸法（L3）（mm）：12
• 寸法（φD）（mm）：74
• 寸法（H）（mm）：六角67
• 寸法（T）（mm）：M62×2
• 最高使用圧力：1.5MPa{15kgf/cm2}（単体時／1.5MPa{15kgf/cm2}）
• バルブ構造：両路開閉型（液だれ低減型）
• 適用流体：水・作動油・空気
• 本体材質：ステンレス鋼（ソケット本体のみ表面処理／無電解ニッケルりんめっき）
• 耐圧力：2.3MPa{23kgf/cm2}（単体時／2.3MPa{23kgf/cm2}）
• シール材質：ふっ素ゴム（FKM）
• 使用温度範囲※：-20～+180℃
• ※使用可能な温度範囲は、使用条件によって異なります。
• 推奨最大締付トルク：80N・m{816kgf・cm}
• 互換性：取付形状に関係なく、ソケットとプラグの同一サイズでの接続ができます。
• 最小断面積：795mm2
• 真空用途適合性：単体時および接続時ともに真空用途には使用できません。
• 接続時の空気混入量：1.46mL※使用条件によって異なります
• 分離時の液だれ量：1.46mL※使用条件によって異なります
• 最大接続保持力：8200N{837kgf}
• 計算から求める最小接続保持力※：P×2260+400N{p×22.6+40kgf}
• ※実際に使用する圧力［P（MPa）、p（kgf/cm2）］を代入してください。求められた最小接続保持力以上の力で保持してください。但し、最大接続保持力を超えて保持しないでください。
