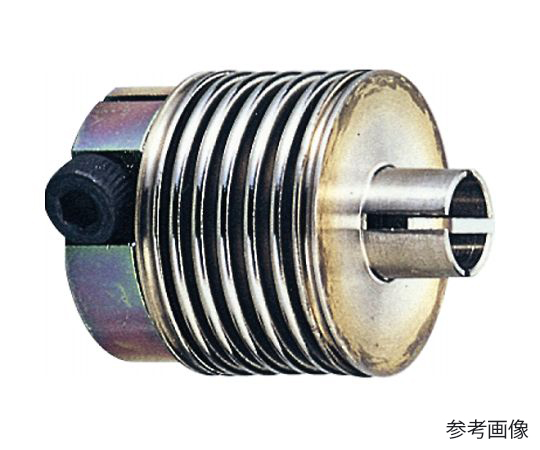

69-7828-32　ベローズカップリング NAシリーズ（コレットタイプ）　NA-COLLET-8-8

特徴

• 性能は一般タイプと同じですが、軸を傷めず取付け、取りはずしが容易となりました。
• 特に正逆回転の頻度の高い場合や、回転角速度の大きい場合に適しています。

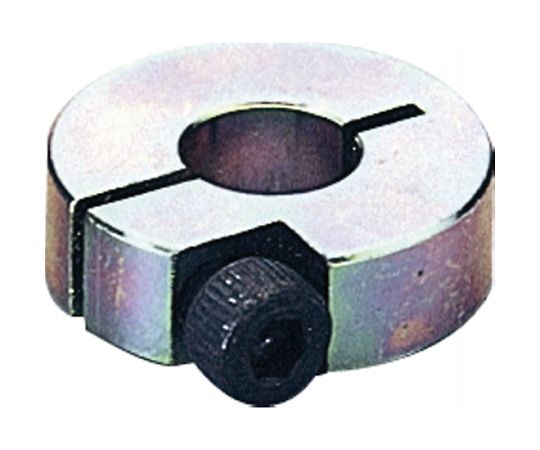

• 材質は一般タイプと同じで、ベローズはステンレス（SUS304L）、金具はステンレス（SUS303）を使用、クランプはバネ銅を使用しています。

仕様

• 伝達トルク（N・cm）：78.45
• 最高回転数（min-1）：10000
• 許容変位平行変位（mm）：0.1
• 許容変位角度変位（deg）：2.0°
• 許容変位軸方向変位（mm）：±1.25

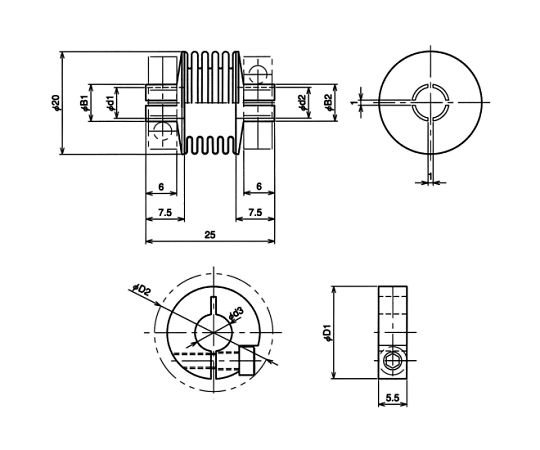

• 寸法（mm）B1：9.2
• 寸法（mm）B2：9.2
• 寸法（mm）d3：9.2
• 寸法（mm）D1：20
• 寸法（mm）D2：25.5
• 標準穴径d1×d2（mm）：8×8
• 慣性モーメント（N・cm2）：0.221
• GD2（N・cm2）：0.883
• 1組分重量（gr）：28.3
