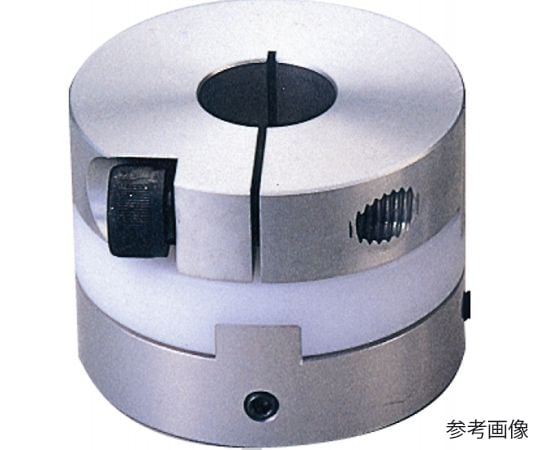

69-7821-21　スーパーゼロオルダムカップリング MCZシリーズ　MCZ-35-15-8C

仕様

• サイズ：MCZ-35
• 伝達トルク（N・cm）：1765.2
• 最高回転数（min-1）：25000
• 許容変位平行変位（mm）：2.5
• 許容変位角度変位（deg）：1.0°

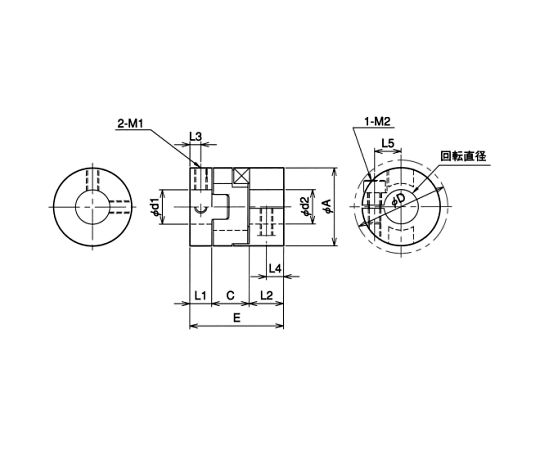

• 寸法（mm）A：35
• 寸法（mm）L1：10
• 寸法（mm）L2：13
• 寸法（mm）C：12
• 寸法（mm）E：35
• 寸法（mm）L3：5
• 寸法（mm）L4：6.5
• 寸法（mm）L5：13
• 寸法（mm）D：41
• 止めネジセットスクリュー側M1：M5
• 止めネジコレット側M2：M5
• 止めネジコレット締付トルク（N・cm）：385.1
• 標準穴径（mm）セットスクリュー側d1：15
• 標準穴径（mm）コレット側d2：8
• 慣性モーメント（N・cm2）：1.147
• GD2（N・cm2）：4.59
• ネジレ剛性（N・cm／deg）：2130
• 1組分重量（gr）：72.37
