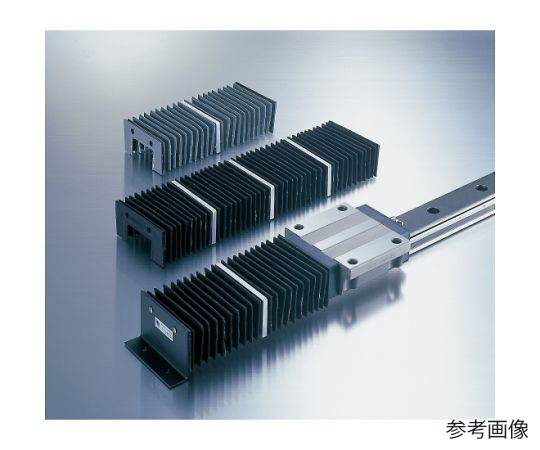

69-7708-28　ガイド用ジャバラ Nシリーズ 標準仕様 120mm　N120-150-S

特徴

• 8種類のサイズを標準化しました。
• ネオプレンクロス（黒色）と、耐熱ガラスクロス（グレー）が有ります。
• 耐熱ガラスクロス単体での、使用温度は-20～180℃です。製品はPVCを使用していますので、環境温度は50℃です。
• スライドユニット取付用スペーサーとL型金具はオプションです。

仕様

• サイズ：N120
• タイプ：標準仕様
• 全幅A（mm）：120
• L型金具B（mm）：70
• L型金具C（mm）：100
• L型金具D（mm）：28.5
• L型金具E（mm）：22
• L型金具F（mm）：60
• ジャバラ本体G（mm）：57
• ジャバラ本体H（mm）：60
• ジャバラ本体I（mm）：7
• ジャバラ本体J（mm）：25
• ジャバラ本体K（mm）：70
• ジャバラ本体L（mm）：φ4.5
• スペーサーM（mm）：57
• スペーサーN（mm）：25
• スペーサーO（mm）：70
• 適用範囲（mm）：21～150
• 適用ガイド形式 ：LWH□55
