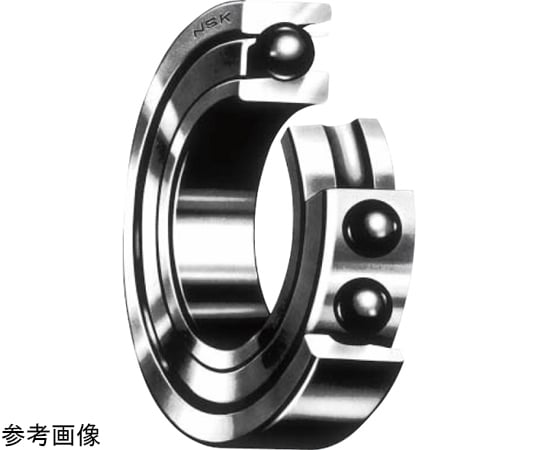

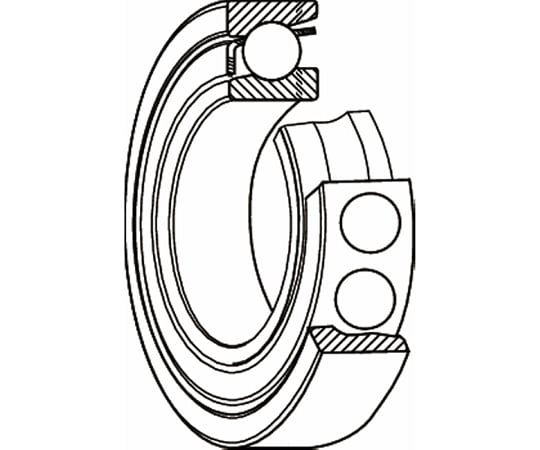

69-0513-21　日本精工（NSK）　単列アンギュラ玉軸受　　7209BM

特徴

• 単列アンギュラ玉軸受は、接触角をもっているので、一方向のアキシアル荷重または、合成荷重を受けるのに適しています。
• 接触角が大きくなるほどアキシアル荷重の負荷能力は大きくなり、接触角が小さいほど、高速回転には有利となります。
• 構造上、ラジアル荷重がかかるとアキシアル分力が生じるので、2個を対向させて使用するか、2個以上を組み合せて使用します。

仕様

• NSK名番：7209B
• タイプ：単体
• 呼び番号：7209B
• 接触角（°）：40

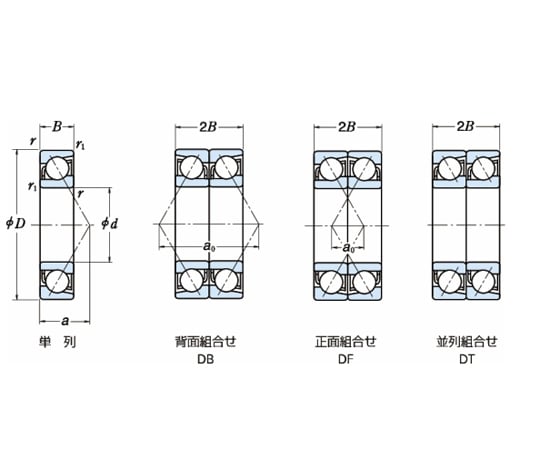

• 内径d（mm）：45
• 外径D（mm）：85
• 幅B（mm）：19
• r（mm）最小：1.1
• r1（mm）最小：0.6
• 作用点位置a（mm）：36.8

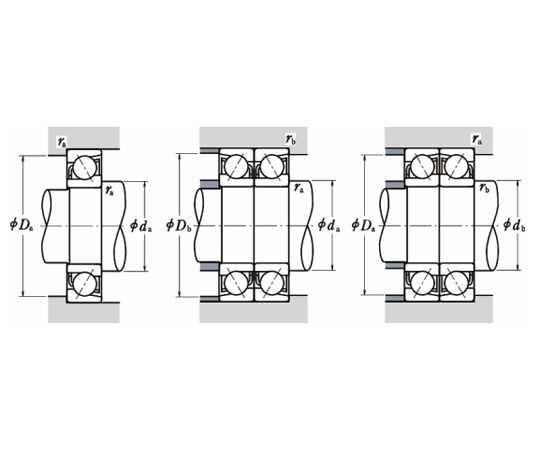

• 取付関係寸法da（mm）最小：52
• 取付関係寸法Da（mm）最小：78
• 取付関係寸法ra（mm）最小：1
• 基本定格荷重Cr（N）：36000
• 基本定格荷重C0r（N）：26200
• 許容回転数（min-1）グリース潤滑：6300
• 許容回転数（min-1）油潤滑：8500
• 質量（kg）参考：0.421
• 保持器材質：もみ抜き保持器
