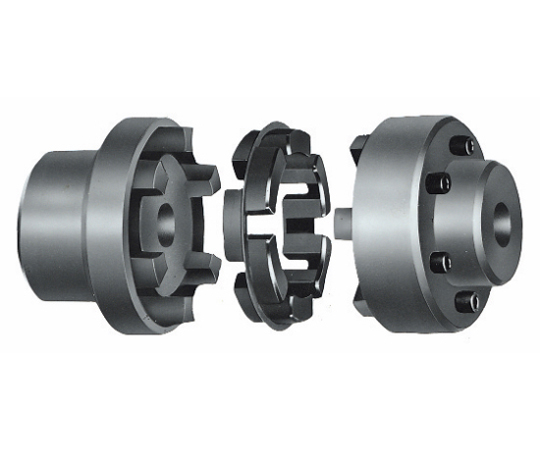

68-5708-43 チャンカップリング ノーメックスシリーズ Gタイプ 97 G97
[Mitsuboshi Belting Ltd.] TSCHAN Coupling Nomex Series G Type 97
特徴
- 激しい正逆運転に耐え、くり返しの断続運転にも強い特殊形状の圧縮応力型です。
- 同じ伝達トルクを得るのに小さなサイズですみ、モータ負荷などのエネルギーロスも省け、コストダウンが図れます。
- 弾性体および、爪部がフランジ内部にあり、カップリング本体もコンパクト化されているため、高速回転の機械にも適しています。
- サイズ、種類が豊富で、用途、条件に応じて最適設計ができます。
- ゴム弾性体の使用により、衝撃の緩和、振動の吸収がよく、静かな運転ができ、機械装置の寿命を延ばします。また、注油の必要もありません。
- G仕様では、外フランジをゆるめることにより、原動機・従動機を移動させることなく、簡単に、弾性体の取替え、取付けができます。また、機械を動かすロスや心出し調整などのロスも省けます。
仕様
- サイズ：97
- 常用トルクTN：103（N・m）
- 最大トルクMmax：186（N・m）
- 最高回転数：7000rpm
- 軸穴径d1最小：12mm
- 軸穴径d2最小：12mm
- フランジ間隔X：±1.0mm
- L：60mm
- 軸穴径d1最大：42mm
- 軸穴径d2最大：35mm
- 偏差Y：0.5mm
- d3：69mm
- 偏角α：30分
- d4：54.5mm
- d5：97mm
- 爪の数：5
- m2：30mm
- lE：50mm
- ボルトサイズ：M 6
- S1：3±1mm
- m1：30.5mm
- GD2部品（11） ：0.053（N・m2）
- 質量部品（11）：1.7kg
- 質量全体：3.8kg
- GD2部品（12+14）：0.07（N・m2）
