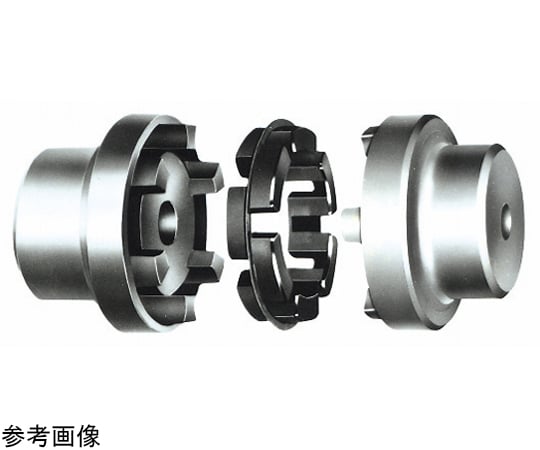

68-5708-41　チャンカップリング ノーメックスシリーズ Eタイプ 82　E82

特徴

• 激しい正逆運転に耐え、くり返しの断続運転にも強い特殊形状の圧縮応力型です。
• 同じ伝達トルクを得るのに小さなサイズですみ、モータ負荷などのエネルギーロスも省け、コストダウンが図れます。
• 弾性体および、爪部がフランジ内部にあり、カップリング本体もコンパクト化されているため、高速回転の機械にも適しています。
• サイズ、種類が豊富で、用途、条件に応じて最適設計ができます。
• ゴム弾性体の使用により、衝撃の緩和、振動の吸収がよく、静かな運転ができ、機械装置の寿命を延ばします。また、注油の必要もありません。

仕様

• サイズ：82
• 常用トルクTN：49（N・m）
• 最大トルクMmax：88.3（N・m）
• 最高回転数：8000rpm
• 軸穴径d1最小：10mm
• フランジ間隔X：±1.0mm
• 軸穴径d1最大：32mm
• 偏差Y：0.5mm
• d3：53mm
• 偏角α：30分
• d5：82mm
• 爪の数：4
• m2：24mm
• lE：40mm
• S1：3±1mm
• GD2部品（11） ：0.023（N・m2）
• 質量部品（11）：0.87kg
• 質量全体：1.76kg
