特徴
- 高電圧タイプのLED球が搭載可能になり、ダイレクトタイプの定格使用電圧が最大240Vまで対応可能になりました。
- 丸形圧着端子の配線工数を大幅に削減。（パイロットライトのダイレクトタイプを除く）
- ひとつで6色の役をこなすLED球（LSRD球）。これまで色ごとに分かれていたLED球を、1色のLED球で各色を表現できるようにしました。
- UL、CSA、TUV、CCC認証品。
仕様

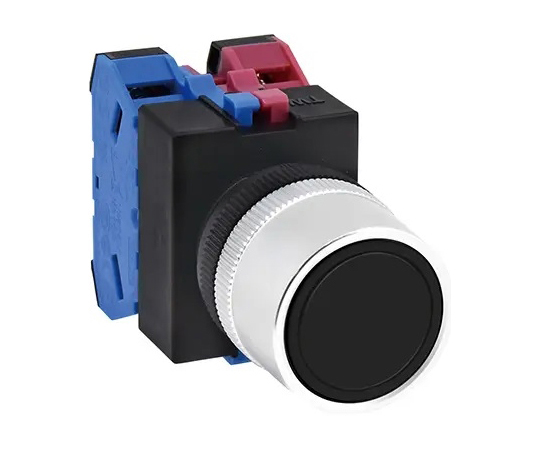

- 操作部形状：大形プッシュプル
- 動作種別：プッシュプル形
- 接点構成：1a-1b
- 端子形状：ねじ端子（SS端子）
- 接点材質：銀接点
- 定格絶縁電圧：600V
- 定格通電電流：10A
- 定格使用電流_AC12_24V：10A
- 定格使用電流_AC12_50V：10A
- 定格使用電流_AC12_110V：10A
- 定格使用電流_AC12_220V：6A
- 定格使用電流_AC12_440V：2A
- 定格使用電流_AC15_24V：10A
- 定格使用電流_AC15_50V：7A
- 定格使用電流_AC15_110V：5A
- 定格使用電流_AC15_220V：3A
- 定格使用電流_AC15_440V：1A
- 定格使用電流_DC12_24V：10A
- 定格使用電流_DC12_48V：5A
- 定格使用電流_DC12_110V：2.2A
- 定格使用電流_DC12_220V：1.1A
- 定格使用電流_DC13_24V：5A
- 定格使用電流_DC13_48V：2A
- 定格使用電流_DC13_110V：1.1A
- 定格使用電流_DC13_220V：0.6A
- 最小適用負荷（参考）：AC/DC3V・5mA
- 接触抵抗：50mΩ以下（初期値）
- 使用周囲温度：−25～+50℃（ただし、氷結しないこと）
- 使用周囲湿度：30～85％RH（ただし、結露しないこと）
- 保存周囲温度：−40～+80℃（ただし、氷結しないこと）
- 絶縁抵抗：100MΩ以上（DC500Vメガ）
- 過電圧カテゴリ：II
- インパルス耐電圧：4.0kV、照光ユニットは2.5kV
- 耐電圧：充電部と非充電部間 AC2500V・1分間
- 耐振動_誤動作：5～55Hz、片振幅0.5mm
- 耐振動_耐久：30Hz、片振幅1.5mm
- 耐衝撃_誤動作：100m/s2
- 耐衝撃_耐久：1000m/s2
- リング推奨締付トルク：2.0N・m
- 保護構造：IP65（IEC 60529）
- 機械的寿命：50万回以上
- 電気的寿命：50万回以上
※商品詳細は、下記のIDEC公式サイトにて、形式を検索してご確認下さい。
