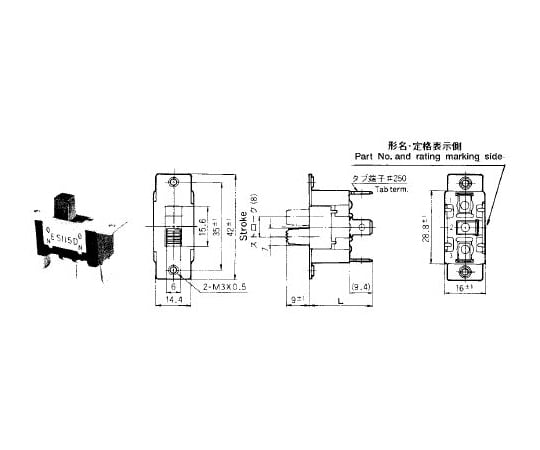

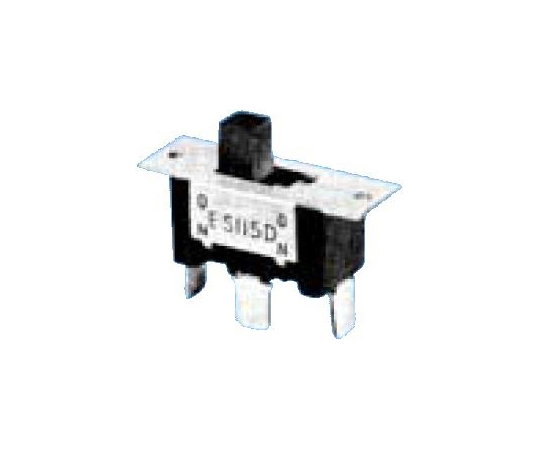

仕様

• タイプ：スライド
• 極数：単極
• 機能動作：ON-ON
• 操作部形状：角形
• 端子部形状：タブ端子
• 端子間ピッチ：定格：AC250V-15A
• ストローク：8mm
• 回路切換タイミング：ノンショーティング
• LED：無
• 実装：入数：1個
• スライドスイッチの操作方向と内部構造
• 操作方向の違い
• スライドスイッチは、その名前のとおり「ツマミをスライドさせて操作するスイッチ」です。
• 図1 a）はツマミが縦に配置され、部品の上方向から操作するものです。
• 図1 b）はツマミが横に配置されたもので、横から操作します。
• 図1 c）はツマミの配置は横ですが、スライド操作が上下方向です。
• それぞれ機能、目的により選択します。
• 内部構造
• 図2は一般的な1回路2接点のスライドスイッチの構造原理図です。
• 内部の可動接片（金属）をツマミを介してスライドさせる構造になっていて、図2 a）のように左へスライドさせると、可動接片を介して端子1と2が接続されます。
• また、図2 b）のように右へスライドさせると、今度は端子2,3が接続されます。
• ※回路数、接点数、配線の接続はスイッチによって異なりますので回路図を確認の上、機能、目的により選択します。
•
