67-0323-99　SDS1000X-E シリーズ 2CH デジタル・オシロスコープ 200MHz　SDS1202X-E

特徴

• 最高サンプルレート：1GS／s2チャンネルともアクティブにすると、各チャンネルの最大サンプリングレートは500mS／sです。チャンネルを1つだけをアクティブにした場合、最高サンプリングレートは1GS／sです。
• 最高波形取り込みレート：100,000波形／秒（ノーマルモード）、400,000波形／秒（シーケンス・モード）高速で波形の捕捉が可能なので異常なイベントや稀に発生するイベントを確実に観測できます。
• 最大レコード長：14mポイント時間軸スケールを大きくしても高いサンプルレートを維持することができ、波形をズームで拡大しても信号を詳細に表示することができます。

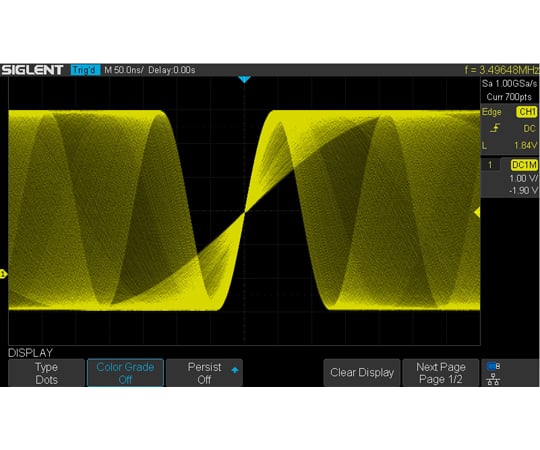

• 256レベル輝度階調表示とカラー・グレード表示一定時間が経過するまで測定波形を画面に残すので、画面には多数の波形が表示されます。
• 波形の出現頻度情報を256レベルの輝度階調や、カラー・グレードで表示するので信号解析に有用です。
• シリアル・バス・デコード機能シリアル・バス信号解析に便利なシリアル・バス・トリガとシリアル・バス・デコード機能を標準搭載、プロトコル情報を迅速かつ直感的に表示いたします。

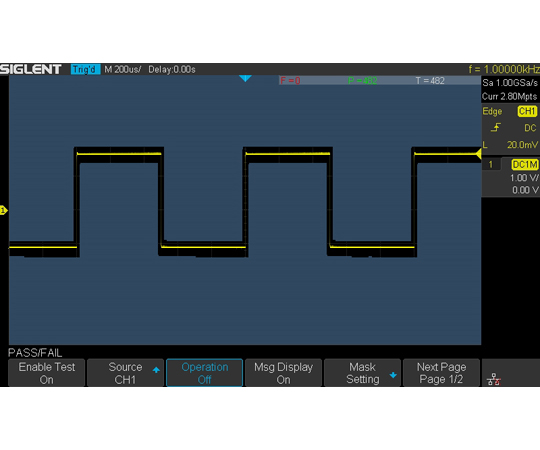

• 高速パス／フェイル機能ユーザー定義のトレース・マスクを簡単に作成でき、長期的な信号モニタリングや自動生産ライン・テストに適したハードウェア・ベースの高速なパス／フェイル機能を備えています。

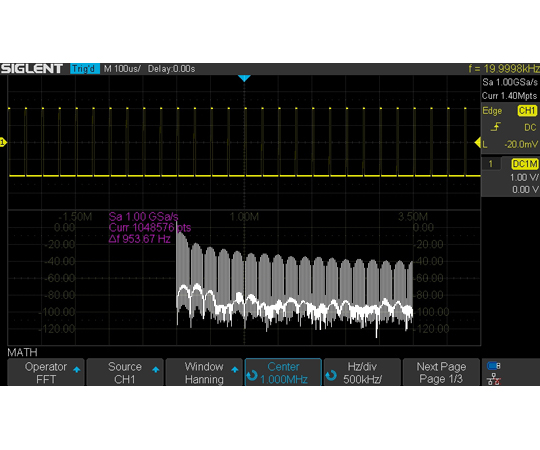

• 1mポイントFFT様々な窓関数をサポートした、最大1mポイントのデータを使用するFFT解析が可能です。
• 14mポイント全測定最大14mポイントのすべてのサンプリング・データを基に、高精度な自動測定が可能です。

仕様

• 周波数帯域：200MHz
• チャンネル数：2ch
• 垂直軸分解能：8ビット
• 最高サンプルレート：1チャンネル使用時／1GS/s、2チャンネル使用時／500MS/s
• 最大レコード長：1チャンネル使用時／14Mpts、2チャンネル使用時／7Mpts
• 最高波形更新レート：100,000波形／秒
• ディスプレイ：7インチLCD
• 通信インターフェース：USBホスト、USBデバイス、LAN
• 電源容量：100V 0.25A
• 外寸法（幅×奥行×高さ）：312×133×151mm
• 重さ約：2.6kg
• 荷姿サイズ：410×250×290mm　3.80kg [荷姿サイズについて]
