特徴

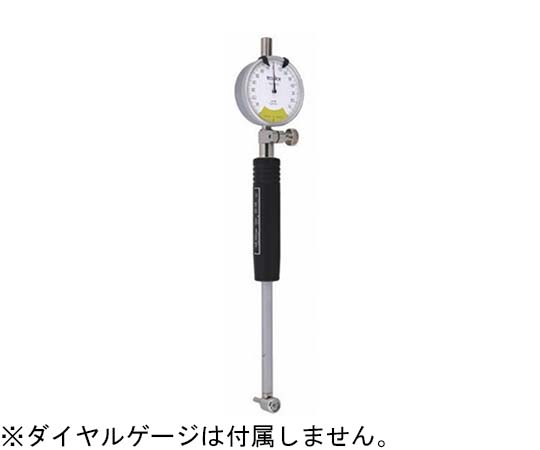

- 普及型シリンダゲージ（CDタイプ）
- JIS B 7515A級に準拠。
- 測定子
- 換ロッドの先端に超硬合金を使用。
- オプションの継ぎ足し外筒を使用することで、深穴測定が容易に行えます（ショートサイズは除く）。
- 【注意事項】ダイヤルゲージは付属しません。（別売り）
仕様
- 測定範囲（mm）：18-35
- ニギリ下長さ（mm）：100
- 有効測定範囲（mm）：1.2
- 広範囲精度（μm）：2
- 隣接誤差（μm）：1
- 繰返し精密度（μm）：0.5
- 測定力（N）：4以下
- 案内板支持力（N）：6以下
- 換ロッド：2mmとび 9本
- 換ワッシャ：0.5・1mm 各1枚
- 継足：ー
商品のバリエーション （サイズ違い・スペック違い・オプション品など）
| 商品イメージ | アズワン品番 商品名 |
|---|---|
|
65-3585-66
浅孔用シリンダーゲージ（CDタイプ）15～35mm
|
|
|
65-3585-58
浅孔用シリンダーゲージ（CDタイプ）50～150mm
|
|
|
65-3585-64
浅孔用シリンダーゲージ（CDタイプ）18-35mm
|
|
|
65-3585-72
浅孔用シリンダーゲージ（CDタイプ）35～60mm
|
|
|
65-3585-65
浅孔用シリンダーゲージ（CDタイプ）15～35mm
|
|
|
65-3585-70
浅孔用シリンダーゲージ（CDタイプ）35-60mm
|
|
|
65-3585-57
浅孔用シリンダーゲージ（CDタイプ）50～150mm
|
|
|
65-3585-71
浅孔用シリンダーゲージ（CDタイプ）35～60mm
|
