特徴
- SYBS形は2条列の軌道溝を配置した最もコンパクトな有限ストロークスライドです。
- 転動体にボールを利用した直接軸受でありながら、超コンパクト設計を実現し、あらゆる産業機械・装置の小型化、軽量化に貢献します。
仕様
- L（mm）：23
- B（mm）：12
- C（mm）：6
- H（mm）：4.5
- W（mm）：3
- H1（mm）：1
- 有効ストローク（mm）：12
- P1（mm）：8.0
- S1：M2
- S1 最大ねじ込み深さ（mm）：1.2
- H2（mm）：2.6
- d×G×h（mm）：2.4×4×1.5
- P3（mm）：15
- 幅（mm）：12
- 高さ（mm）：4.5
- 基本定格荷重 動（N）：404
- 基本定格荷重 静（N）：563
- 許容荷重（N）：187
- 全長（mm）：23

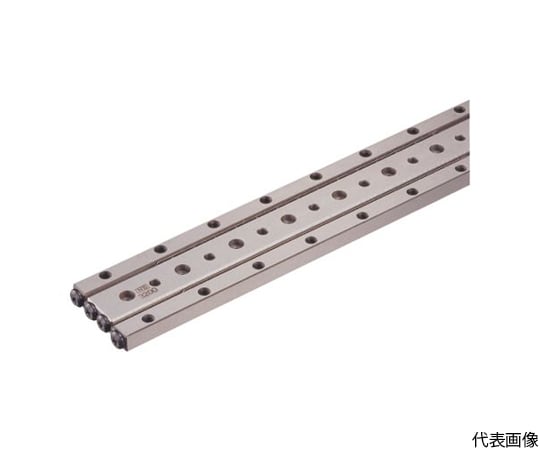

- ミニチュアスライドSYBS形
- 材質／仕上：
- ステンレス製
- 原産国：日本
- コード番号：157-3231
- 北海道・沖縄・離島は別途配送費が必要です。
- ※この商品は別途費用が発生する場合があります。
商品のバリエーション （サイズ違い・スペック違い・オプション品など）
| 商品イメージ | アズワン品番 商品名 |
|---|---|
|
64-8708-45
ミニチュアスライドSYBS12形長さ23
|
|
|
64-8708-63
ミニチュアスライドSYBS8形長さ21
|
|
|
64-8708-57
ミニチュアスライドSYBS17形長さ23
|
|
|
64-8708-61
ミニチュアスライドSYBS6形長さ21
|
|
|
64-8708-55
ミニチュアスライドSYBS12形長さ31
|
|
|
64-8708-56
ミニチュアスライドSYBS12形長さ46
|
|
|
64-8708-60
ミニチュアスライドSYBS6形長さ13
|
|
|
64-8708-62
ミニチュアスライドSYBS8形長さ11
|
|
|
64-8708-64
ミニチュアスライドSYBS8形長さ31
|
|
|
64-8708-58
ミニチュアスライドSYBS17形長さ31
|
|
|
64-8708-59
ミニチュアスライドSYBS17形長さ46
|
