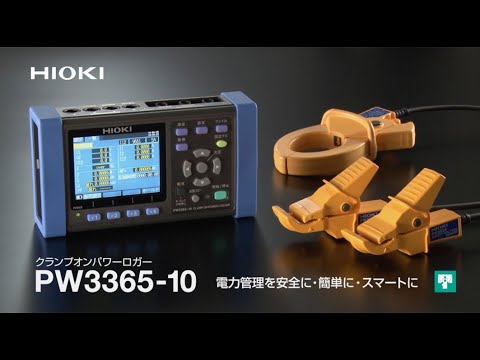

64-4013-33　クランプオンパワーロガー　PW3365-10

仕様

• 確度保証期間：1年
• 調整後確度保証期間：6か月
• 測定ライン（測定可能回路数）：50/60Hz、単相2線（1回路/2回路/3回路）、単相3線（1回路）、三相3線/三相4線（1回路）、電流のみ1～3CH
• 測定項目：電圧実効値、電流実効値、電圧基本波値、電流基本波値、電圧基本波位相角、電流基本波位相角、周波数（U1）、電圧波形ピーク（絶対値）、電流波形ピーク（絶対値）、有効電力、無効電力、皮相電力、力率（遅れ/進みの表示あり）または変位力率（遅れ/進みの表示あり）、有効電力量（消費・回生）、無効電力量（遅れ・進み）、電気料金表示、有効電力デマンド量（消費・回生）、無効電力デマンド量（遅れ・進み）、有効電力デマンド値（消費・回生）、無効電力デマンド値（遅れ・進み）、力率デマンド
• 電圧レンジ：AC400V（有効測定範囲：90.0V～520.0V）
• 電流レンジ：AC500.00mA～5.0000kAまで（使用するセンサにより測定範囲が異なる）、AC50.000mA～5.0000A（漏れ電流のみ）
• 電力レンジ：200.00W～6.0000MW（電圧/電流レンジと測定ラインの組合せによる）
• 基本確度
• 電圧：±1.5％rdg.±0.2％f.s（PW3365+PW9020組合わせ確度）
• 電流：±0.3％rdg.±0.1％f.s.+電流センサ確度
• 電力：±2.0％rdg.±0.3％f.s.+電流センサ確度（力率=1）
• 表示更新レート：約0.5s（SDカード・内部メモリアクセス時、LAN・USB通信時は除く）
• データ記録：SDメモリカード、内部メモリへリアルタイム保存
• 保存インターバル時間：1～30秒、1～60分、14切替え
• 保存項目
• 測定値保存：平均値のみ、平均・最大・最小値
• 画面コピー：BMP形式（最短インターバル時間5分毎に保存可）
• 波形保存：バイナリ形式（最短インターバル時間1分毎に保存可）
• インタフェース
• SDメモリカード・LAN100BASE-TX：HTTPサーバ機能、通信ソフトによる設定・データダウンロード
• USB2.0：PCと接続時SDメモリカードと内部メモリをリムーバブルディスクと認識、通信ソフトによる設定・データダウンロード
• 機能：結線確認、設定ナビ、時計、他
• 電源：ACアダプタZ1008（100V～240V、50/60Hz）、45VA（ACアダプタ含む）、バッテリパック9459（最大定格電力4VA、ACアダプタ接続による充電6時間10分）/連続使用時間5h（バックライトOFF）
• 寸法・質量：バッテリセットPW9002装着なし/180W×100H×48Dmm・540g、バッテリセットPW9002装着時/180W×100H×67.2Dmm・820g
• 付属品：電圧センサ（PW9020）×3、ACアダプタ（Z1008 ）×1、USBケーブル（0.9 m）×1、測定ガイド×1、 カラークリップ（赤黄青白各4個）×1セット、スパイラルチューブ（コード結束用）×10
• ※PW3365-10本体のみでは電流・電力の測定はできません。測定目的に応じてオプションのクランプオンセンサを別途ご購入ください。
• ※3P3W3M、3P4Wの測定を行う場合は電圧センサを別途1本追加でご購入下さい。
• ※また測定データの保存には動作保証されたオプションのSDカードをお買い求め頂きご使用下さい。
• 荷姿サイズ：235×330×165mm　2.80kg [荷姿サイズについて]
