特徴

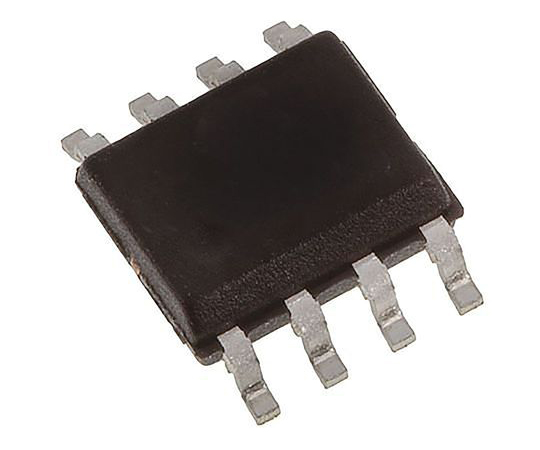

• MCP414x/416x/424x/426xデジタルポテンショメータ
• Microchip MCP413x、MCP415x、MCP423x及びMCP425xシリーズのデバイスは、SPIインターフェイスとEEPROMメモリを備えたデジタルポテンショメータです。 採用しているWiperLockテクノロジーによって、ワイパー構成をロックすることができます。 ロック解除するには、通常動作時に設定を保護する高電圧コマンドが必要です(>8.5 V)。 7ビット(129ステップ)及び8ビット(257ステップ)のタイプには、5 → 100 kΩの多様なR AB 抵抗オプションが用意されています。 さらに、可変抵抗器とポテンショメータのピン配置も用意しており、シングル / デュアル抵抗器ネットワークのオプションも用意しています。
• 特長
• ゼロスケール-フルスケールのワイパー動作 低ワイパー抵抗: 75 Ω (標準) 低い温度係数: アブソリュート(可変抵抗器) 50 ppm、レシオメトリック(ポテンショメータ) 15 ppm (標準) 保存されたワイパー設定の自動呼び出し WiperLockテクノロジー SPIシリアルインターフェイス 抵抗ネットワーク端子切断機能 ブラウンアウトリセット保護: 1.5 V (標準) シリアルインターフェイス非動作時電流: 2.5 uA (標準) 高電圧許容デジタル入力: 最大12.5 V レールスプリット用途に対応 すべてのデジタル入力に対する内部プルアップ抵抗が弱い 幅広い動作電圧: 1.8 → 5.5 V 広帯域幅(-3 dB)の動作: 5.0 kΩデバイスの場合は2 MHz (標準)
• モデルによって異なる
• ポテンショメータワイパーの構成: MCP4141、MCP4161、MCP4241、MCP4261 可変抵抗器ワイパーの構成: MCP4142、MCP4162、MCP4242、MCP4262 シングル抵抗ネットワーク: MCP4141、MCP4142、MCP4161、MCP4162 デュアル抵抗ネットワーク: MCP4241、MCP4242、MCP4261、MCP4262 7ビット、128抵抗器(129ステップ): MCP4141、MCP4142、MCP4241、MCP4142 8ビット、256抵抗器(257ステップ): MCP4161、MCP4162、MCP4261、MCP4162
