特徴

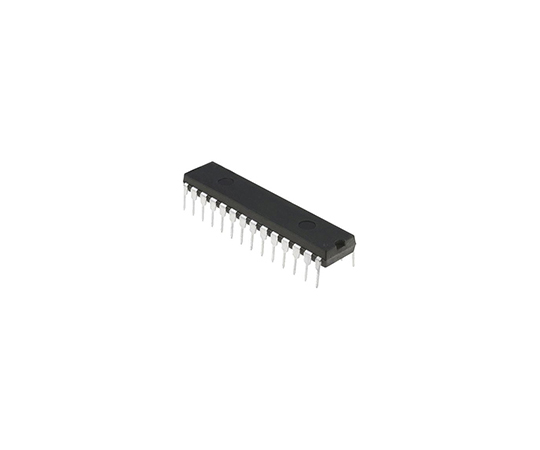

• dsPIC33EVxxxGM00x/10x　16ビット、デジタルシグナルコントローラ
• Microchip製のdsPIC33EVファミリの16ビットデジタルシグナルコントローラ（DSC）には、強化されたオンチップ機能を備えた70　MIPS　dsPIC（R）　DSCコアが搭載されています。
• 過酷な環境で動作できるこれらの機器は、電化製品や車載用途に適しています。
• リッチなペリフェラル統合には、SENT　（　シングルエッジニブル転送　-　送信/受信）、高速PWM、オペアンプ及び誤り訂正符号フラッシュが含まれるので、信頼性と安全性が向上します。
• dsPIC33EVファミリのMCUは優れた性能を発揮するので、エネルギー効率の高い高性能、精密モータ制御システムの設計に組み込むことができます。
• これらの製品はBLDCの制御、永久磁石同期、AC誘導及びステッパモータに使用できます。
• マイクロコントローラの機能
• CPUクロック速度：最大70MHz　コード効率の高いアーキテクチャ（C及びアセンブリ）　16ビットの幅広いデータパス　2個の幅広い40ビットアキュムレータ　単一サイクル（MAC/MPY）、デュアルデータフェッチ　単一サイクル、混合シグナルマルチメータ、ハードウェア除算　32ビット乗算をサポート　メモリ用の中間セキュリティ　-　既存の一般的なフラッシュセグメントに加えて、ブートフラッシュセグメントを提供　フラッシュ用の誤り訂正符号（ECC）　高速コンテキスト切り替え用の交互レジスタセットを追加
• クロック管理の機能
• 内部、15％低電力RC　（LPRC）　–　32　kHz　内部、1％高速RC　（FRC）　–　7.37MHz　内部、10％バックアップRC　（BFRC）　–　7.37MHz　プログラマブルPLL及びクロックソース用の発振器　フェールセーフクロックモニタ（FSCM）　追加のフェールセーフクロックモニタ（BFRC）、システムクロック用にフェールスイッチソースを提供するのが目的　独立したウォッチドッグタイマ（WDT）　システムウィンドウ型ウォッチドッグタイマ（DMT）　急速ウェイクアップ及びスタートアップ
• 電源管理の機能
• 低消費電力管理モード（スリープ、アイドル、ドーズ）　NOPストリングの実行に消費する電力を削減　パワーオンリセット（POR）及び電圧低下リセット（BOR）を統合　0.5mA/MHzダイナミック電流（標準）　50　μA　@　+25°C　IPD電流（標準）
• 周辺機能
• 最高6つのパルス幅変調（PWM）出力（3つのジェネレータ）　構成可能なA/Dコンバータ（ADC）モジュール　最高4個のオペアンプ　最高5個のコンパレータ　充電時間測定ユニット（CTMU）　-　mTouch（TM）静電容量型タッチセンサに対応　5個の16ビットタイマ　2個の32ビットタイマ　4個の出力キャプチャモジュールをタイマ/カウンタとして構成可能　4個の入力キャプチャモジュール　2個の強化型ユニバーサル同期/非同期レシーバ/トランスミッタ　（EUSART）　2個のSPIモジュール　1個のI2Cモジュール、SMBus対応
