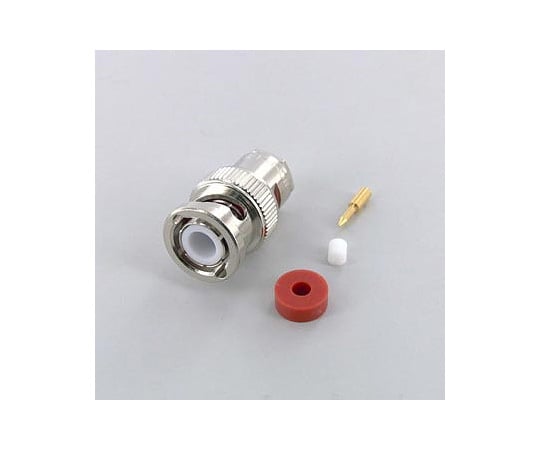

63-3165-75 BNC型ケーブル用プラグ BNCP1.5
特徴
- オシロスコープの入力など測定器や無線機器など高周波の同軸ケーブルの接続に広く使われているBNCコネクターです。
- 色々なタイプがありますが嵌合部分の仕様は一緒でオス/メスを間違わなければ接続できます。
- ただし、プラグ（ケーブル先端用）は太さによってケーブル固定用部品の寸法が異なります。寸法が合わないと機械的な固定だけでなく電気的接続も不十分になる恐れがあるので適合するもの同士を選択してください。

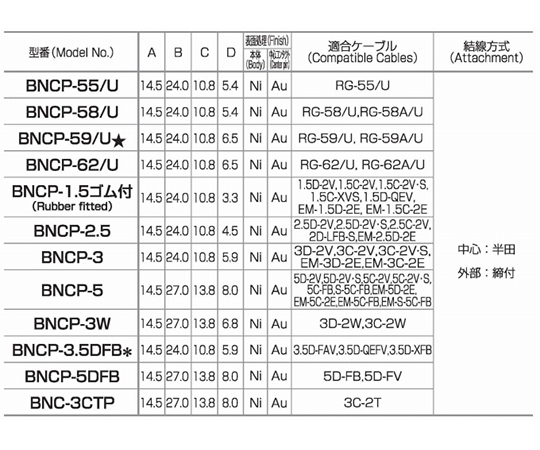

仕様
- パッケージ：-
- コネクタの形態：ケーブル用プラグ
- 適合ケーブル：1.5D-2V・1.5D-QEV・1.5C-2V他
- 結合方式：BNC（バイヨネットロック方式）
- 結線方式：中心：はんだ
- 外部：締付
- 特性インピーダンス：50Ω or 75Ω
- 備考：ゴム製ガスケットが付属
- 50Ωタイプの接栓で75Ωのケーブルを使用する場合は周波数が200MHz以下であれば、75Ωの電装ラインで使用可能ですが、200MHzを超えるときは、BNC75Ωタイプの使用をお勧めします。
商品のバリエーション （サイズ違い・スペック違い・オプション品など）
| 商品イメージ | アズワン品番 | 商品名 | 型番 | 入り数 | 標準価格 （税抜） |
WEB価格 （税抜） |
アズワン在庫[?] [サプライヤ在庫] |
備考 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
63-3165-74 |
BNC型ケーブル用プラグ BNCP5
|
BNCP5 | 1個 | 1,500円 |  |
|
|
|
|||
 |
63-3165-75 |
BNC型ケーブル用プラグ BNCP1.5
|
BNCP1.5 | 1個 | 1,390円 | |
|
|
|
|||
 |
63-3165-76 |
BNC型ケーブル用プラグ BNCP58U
|
BNCP58U | 1個 | 1,320円 | |
|
|
|
|||
