61-7721-21　［取扱停止］エクセル　1速3点ボタン　490KG×4m　ER2-004L

仕様

• 定格荷重(t)：0.49
• 標準揚程(m)：4
• フック間最小距離(mm)：370
• モータ出力(kW)：0.56
• 巻上速度(m/min)50Hz：3.8
• 巻上速度(m/min)60Hz：4.6

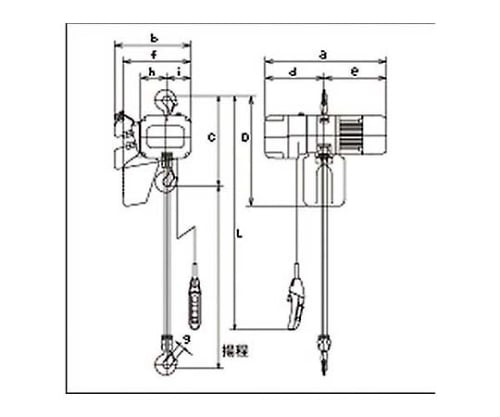

• 寸法(mm)：D・490/a・513/b・348/d・242/e・271/f・283/g・27/h・113/i・106
• オシボタンコード長さL(m)：3.5
• 巻上モータ反復定格(％ED)：60
• ロードチェーン線径(mm)x掛数：6.0x1
• 等級：M5
• 試験荷重(kg)：0.613
• 質量(kg)：33
• 揚程1m増し増加質量(kg)：0.81
• 標準装備：フリクションクラッチ、上下限リミットスイッチ、非常停止押ボタン
• オプション：メカニカルブレーキ付フリクションクラッチ、オーバーロードリミッタ、ロードベル(～3t)
• 操作電圧：24V
• 定格：巻上1速形：60％ED(60分)
• モータの絶縁：E種
• 保護構造：IP55、押しボタンはIP65
• 操作方法：床上押ボタン操作=3点(上下)
• 給電方法：キャブタイヤケーブル給電
• 塗装色：マンセル7.5YR7/14
• 準拠規格：JIS B8815、クレーン構造規格
• 周囲温度：-20℃～+40℃
• 湿度：85％RH以下
• セット内容/付属品：給電ケーブル(標準長さ)5m
• ※ロードチェーンは焼入れチェーンのため、継ぎたしができませんのでご注意ください。
• C寸法はフック間最小距離です。
• D、f寸法は標準揚程4mの場合の寸法です。揚程を変更すると異なりますのでお問い合わせください。
• 質量は揚程4mの場合です。
