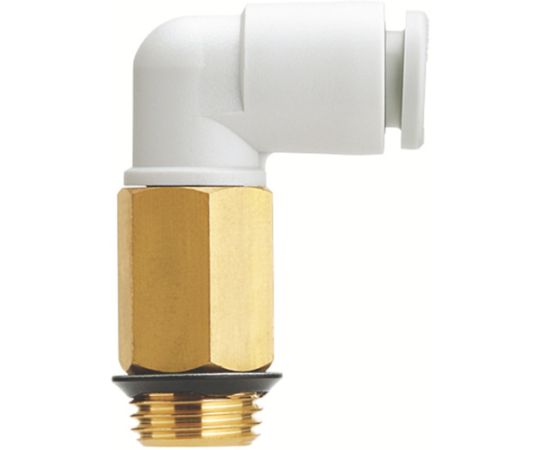

61-1924-44 ワンタッチ管継手 ロングエルボユニオン 12mm・1/4 KQ2W12-U02A
[SMC Corporation] One-Touch Pipe Joints Long Radius Unions Conform Tube outside diameter D: 12 Connection port size: UFN1/4
特徴
- 狭いスペースでの配管に効果的です。
- 基本的にはエルボユニオンと同一に使用、相違点は配管を立体化して継手の干渉を防止する場合に使用
仕様
- 適合チューブ外径D(mm)：12
- 接続口径：Uni1/4
- 最高使用圧力(MPa)：1
- 流体温度(℃)：-5～60℃（空気）、0～40℃（水）
- 使用流体：空気、水
- 適合チューブ外径(mm)：12
- 使用圧力：-0.1～1MPa
- おねじシール剤：無
- 使用真空圧力(kPa)：-100
- 機種：ロングエルボユニオン
- ねじ部材質・表面処理：黄銅
- 流体温度(℃)：-5～60℃(空気)、0～40℃(水)(凍結なきこと)
- 使用圧力範囲：－100kPa～1MPa
- 材質／仕上：本体／ポリブチレンテレフタレート（PBT）+ポリプロピレン（PP）+（黄銅）、シールゴム／ニトリルゴム、リリースブッシュ／POM
- 原産国：シンガポール
- コード番号：445-9997
荷姿サイズ：86×138×32 mm 290 g [荷姿サイズについて]
商品のバリエーション （サイズ違い・スペック違い・オプション品など）
| 商品イメージ | アズワン品番 | 商品名 | 型番 |
適合チューブ外径 |
接続口径 |
入り数 | 標準価格 （税抜） |
WEB価格 （税抜） |
アズワン在庫[?] [サプライヤ在庫] |
備考 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
61-1922-44 |
ワンタッチ管継手 ロングエルボユニオン 2mm・M3X0.5 KQ2W02-M3G
|
KQ2W02-M3G | 2mm | M3×0.5 | 1個 | 590円 |  |
|
|
|
|||
 |
61-1925-44 |
ワンタッチ管継手 ロングエルボユニオン 2mm・M5X0.8 KQ2W02-M5N
|
KQ2W02-M5N | 2mm | M5×0.8 | 1個 | 429円 | |
|
|
|
|||
 |
61-1922-45 |
ワンタッチ管継手 ロングエルボユニオン 3.2mm・M3X0.5 KQ2W23-M3G
|
KQ2W23-M3G | 3.2mm | M3×0.5 | 1個 | 750円 | |
|
|
|
|||
 |
61-1922-46 |
ワンタッチ間継手 ロングエルボユニオン 3.2mm・M5X0.8 KQ2W23-M5A
|
KQ2W23-M5A | 3.2mm | M5×0.8 | 1個 | 429円 | |
|
|
|
|||
 |
61-1925-46 |
ワンタッチ管継手 ロングエルボユニオン 3.2mm・M5X0.8 KQ2W23-M5N
|
KQ2W23-M5N | 3.2mm | M5×0.8 | 1個 | 490円 | |
|
|
|
|||
 |
61-1922-48 |
ワンタッチ間継手 ロングエルボユニオン 3.2mm・R1/4 KQ2W23-02AS
|
KQ2W23-02AS | 3.2mm | R1/4 | 1個 | 690円 | |
|
|
|
|||
 |
61-1922-47 |
ワンタッチ間継手 ロングエルボユニオン 3.2mm・R1/8 KQ2W23-01AS
|
KQ2W23-01AS | 3.2mm | R1/8 | 1個 | 429円 | |
|
|
|
|||
 |
61-1925-45 |
ワンタッチ管継手 ロングエルボユニオン 3.2mm・1/8 KQ2W23-01NS
|
KQ2W23-01NS | 3.2mm | R1/8 | 1個 | 490円 | |
|
|
|
|||
 |
61-1922-49 |
ワンタッチミニ ロングエルボユニオン 4mm・M3X0.5 KQ2W04-M3G
|
KQ2W04-M3G | 4mm | M3×0.5 | 1個 | 750円 | |
|
|
|
|||
 |
61-1922-50 |
ワンタッチ間継手 ロングエルボユニオン 4mm・M5X0.8 KQ2W04-M5A
|
KQ2W04-M5A | 4mm | M5×0.8 | 1個 | 429円 | |
|
|
|
|||
 |
61-1925-48 |
ワンタッチミニ ロングエルボユニオン 4mm・M5X0.8 KQ2W04-M5N
|
KQ2W04-M5N | 4mm | M5×0.8 | 1個 | 490円 | |
|
|
|
|||
 |
61-1922-52 |
ワンタッチ間継手 ロングエルボユニオン 4mm・R1/4 KQ2W04-02AS
|
KQ2W04-02AS | 4mm | R1/4 | 1個 | 550円 | |
|
|
|
|||
 |
61-1922-51 |
ワンタッチ間継手 ロングエルボユニオン 4mm・R1/8 KQ2W04-01AS
|
KQ2W04-01AS | 4mm | R1/8 | 1個 | 429円 | |
|
|
|
|||
 |
61-1925-47 |
ワンタッチミニ ロングエルボユニオン 4mm・R1/8 KQ2W04-01NS
|
KQ2W04-01NS | 4mm | R1/8 | 1個 | 490円 | |
|
|
|
|||
 |
61-1924-34 |
ワンタッチ管継手 ロングエルボユニオン 4mm・1/4 KQ2W04-U02A
|
KQ2W04-U02A | 4mm | UFN1/4 | 1個 | 525円 | |
|
|
|
|||
 |
61-1924-33 |
ワンタッチ管継手 ロングエルボユニオン 4mm・1/8 KQ2W04-U01A
|
KQ2W04-U01A | 4mm | UFN1/8 | 1個 | 520円 | |
|
|
|
|||
 |
61-1922-53 |
ワンタッチ間継手 ロングエルボユニオン 6mm・M5X0.8 KQ2W06-M5A
|
KQ2W06-M5A | 6mm | M5×0.8 | 1個 | 429円 | |
|
|
|
|||
 |
61-1925-50 |
ワンタッチミニ ロングエルボユニオン 6mm・M5X0.8 KQ2W06-M5N
|
KQ2W06-M5N | 6mm | M5×0.8 | 1個 | 490円 | |
|
|
|
|||
 |
61-1922-55 |
ワンタッチ間継手 ロングエルボユニオン 6mm・R1/4 KQ2W06-02AS
|
KQ2W06-02AS | 6mm | R1/4 | 1個 | 550円 | |
|
|
|
|||
 |
61-1922-54 |
ワンタッチ間継手 ロングエルボユニオン 6mm・R1/8 KQ2W06-01AS
|
KQ2W06-01AS | 6mm | R1/8 | 1個 | 411円 | |
|
|
|
|||
 |
61-1925-49 |
ワンタッチミニ ロングエルボユニオン 6mm・R1/8 KQ2W06-01NS
|
KQ2W06-01NS | 6mm | R1/8 | 1個 | 490円 | |
|
|
|
|||
 |
61-1922-56 |
ワンタッチ間継手 ロングエルボユニオン 6mm・R3/8 KQ2W06-03AS
|
KQ2W06-03AS | 6mm | R3/8 | 1個 | 744円 | |
|
|
|
|||
 |
61-1924-36 |
ワンタッチ管継手 ロングエルボユニオン 6mm・1/4 KQ2W06-U02A
|
KQ2W06-U02A | 6mm | UFN1/4 | 1個 | 525円 | |
|
|
|
|||
 |
61-1924-35 |
ワンタッチ管継手 ロングエルボユニオン 6mm・1/8 KQ2W06-U01A
|
KQ2W06-U01A | 6mm | UFN1/8 | 1個 | 520円 | |
|
|
|
|||
 |
61-1924-37 |
ワンタッチ管継手 ロングエルボユニオン 6mm・3/8 KQ2W06-U03A
|
KQ2W06-U03A | 6mm | UFN3/8 | 1個 | 759円 | |
|
|
|
|||
 |
61-1922-58 |
ワンタッチ間継手 ロングエルボユニオン 8mm・R1/4 KQ2W08-02AS
|
KQ2W08-02AS | 8mm | R1/4 | 1個 | 640円 | |
|
|
|
|||
 |
61-1922-57 |
ワンタッチ間継手 ロングエルボユニオン 8mm・R1/8 KQ2W08-01AS
|
KQ2W08-01AS | 8mm | R1/8 | 1個 | 600円 | |
|
|
|
|||
 |
61-1922-59 |
ワンタッチ間継手 ロングエルボユニオン 8mm・R3/8 KQ2W08-03AS
|
KQ2W08-03AS | 8mm | R3/8 | 1個 | 840円 | |
|
|
|
|||
 |
61-1924-39 |
ワンタッチ管継手 ロングエルボユニオン 8mm・1/4 KQ2W08-U02A
|
KQ2W08-U02A | 8mm | UFN1/4 | 1個 | 605円 | |
|
|
|
|||
 |
61-1924-38 |
ワンタッチ管継手 ロングエルボユニオン 8mm・1/8 KQ2W08-U01A
|
KQ2W08-U01A | 8mm | UFN1/8 | 1個 | 620円 | |
|
|
|
|||
 |
61-1924-40 |
ワンタッチ管継手 ロングエルボユニオン 8mm・3/8 KQ2W08-U03A
|
KQ2W08-U03A | 8mm | UFN3/8 | 1個 | 850円 | |
|
|
|
|||
 |
61-1922-62 |
ワンタッチ間継手 ロングエルボユニオン 10mm・R1/2 KQ2W10-04AS
|
KQ2W10-04AS | 10mm | R1/2 | 1個 | 980円 | |
|
|
|
|||
 |
61-1922-60 |
ワンタッチ間継手 ロングエルボユニオン 10mm・R1/4 KQ2W10-02AS
|
KQ2W10-02AS | 10mm | R1/4 | 1個 | 761円 | |
|
|
|
|||
 |
61-1922-61 |
ワンタッチ間継手 ロングエルボユニオン 10mm・R3/8 KQ2W10-03AS
|
KQ2W10-03AS | 10mm | R3/8 | 1個 | 840円 | |
|
|
|
|||
 |
61-1924-43 |
ワンタッチ管継手 ロングエルボユニオン 10mm・1/2 KQ2W10-U04A
|
KQ2W10-U04A | 10mm | UFN1/2 | 1個 | 1,000円 | |
|
|
|
|||
 |
61-1924-41 |
ワンタッチ管継手 ロングエルボユニオン 10mm・1/4 KQ2W10-U02A
|
KQ2W10-U02A | 10mm | UFN1/4 | 1個 | 776円 | |
|
|
|
|||
 |
61-1924-42 |
ワンタッチ管継手 ロングエルボユニオン 10mm・3/8 KQ2W10-U03A
|
KQ2W10-U03A | 10mm | UFN3/8 | 1個 | 850円 | |
|
|
|
|||
 |
61-1922-65 |
ワンタッチ間継手 ロングエルボユニオン 12mm・R1/2 KQ2W12-04AS
|
KQ2W12-04AS | 12mm | R1/2 | 1個 | 1,001円 | |
|
|
|
|||
 |
61-1922-63 |
ワンタッチ間継手 ロングエルボユニオン 12mm・R1/4 KQ2W12-02AS
|
KQ2W12-02AS | 12mm | R1/4 | 1個 | 850円 | |
|
|
|
|||
 |
61-1922-64 |
ワンタッチ間継手 ロングエルボユニオン 12mm・R3/8 KQ2W12-03AS
|
KQ2W12-03AS | 12mm | R3/8 | 1個 | 811円 | |
|
|
|
|||
 |
61-1924-46 |
ワンタッチ管継手 ロングエルボユニオン 12mm・1/2 KQ2W12-U04A
|
KQ2W12-U04A | 12mm | UFN1/2 | 1個 | 1,090円 | |
|
|
|
|||
 |
61-1924-44 |
ワンタッチ管継手 ロングエルボユニオン 12mm・1/4 KQ2W12-U02A
|
KQ2W12-U02A | 12mm | UFN1/4 | 1個 | 820円 | |
|
|
|
|||
 |
61-1924-45 |
ワンタッチ管継手 ロングエルボユニオン 12mm・3/8 KQ2W12-U03A
|
KQ2W12-U03A | 12mm | UFN3/8 | 1個 | 890円 | |
|
|
|
|||
 |
61-1922-67 |
ワンタッチ間継手 ロングエルボユニオン 16mm・R1/2 KQ2W16-04AS
|
KQ2W16-04AS | 16mm | R1/2 | 1個 | 1,245円 | |
|
|
|
|||
 |
61-1922-66 |
ワンタッチ間継手 ロングエルボユニオン 16mm・R3/8 KQ2W16-03AS
|
KQ2W16-03AS | 16mm | R3/8 | 1個 | 1,175円 | |
|
|
|
|||
