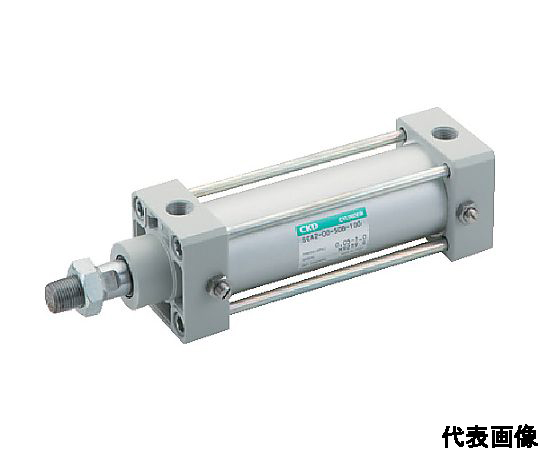

60-9321-21 エアシリンダ セレックスシリンダ 基本形 チューブ内径63 ストローク200 RCねじ 両側エアクッション SCA2-00-63B-200
[CKD Corporation]
特徴
- 一般形タイロッドシリンダの中口径（φ40～φ100mm）シリーズです。
- 独自のパッキン構造採用により、長寿命、高信頼性のシリンダです。
- 両エンドカバー、ピストン、さらにチューブと主要パーツにアルミ材を採用し、軽量化と耐蝕性および耐衝撃性を向上しました。
- 支持金具取付に互換性があり、簡単に変更でき、在庫管理が容易になります。
仕様
- チューブ内径（mm）：63
- ストローク（mm）：200
- 配管ポート口径：Rc3/8
- 取付支持形式：基本形
- チューブ内径（Φ）：63
- 最高使用圧力（MPa）：1.0
- 最低使用圧力（MPa）：0.05
- 耐圧力（MPa）：1.6
- 周囲温度（℃）：-10～60（但し、凍結なきこと）
- 使用ピストン速度（mm/s）：50～1000
- クッション：両側エアクッション付
- 有効エアクッション長さ（mm）：16.6
- 許容吸収エネルギー（J）：15.815.8
- 給油：不要（給油時はタービン油1種ISO VG32を使用）
- 使用圧力範囲：0.05～1MPa
- クッション：両側エアクッション

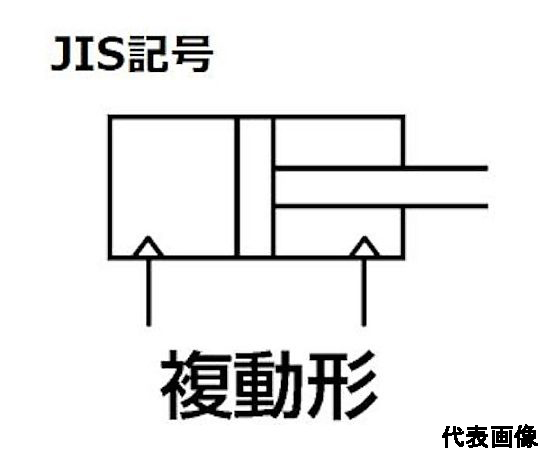

- 複動・片ロッド形
- シリンダスイッチマグネット：あり（シリンダスイッチ後付け可）
- ロッド先端：おねじ
- ピストン速度は、許容吸収エネルギー内でご使用ください。
- 原産国：中国
- コード番号：582-3455
- 荷姿サイズ：130×440×120mm 2.78kg [荷姿サイズについて]
