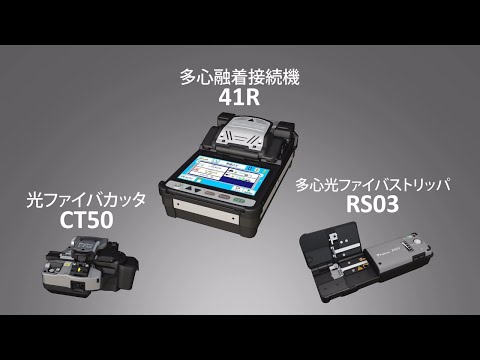

60-4407-30 多心融着接続機41Rキット 41R/KIT
[Fujikura Ltd.]
特徴
- ファイバ心線数自動判別し接続心数にあった最適な接続条件で融着接続を行うことで、接続損失を低減。
- 放電条件を適切に制御することで、低損失接続を実現。
- 切断刃の自動回転機構切断刃の自動回転機構。
- 簡単に補強スリーブの中心部へ変更が可能。
- 工具不要の放電電極棒交換。
仕様
- 光ファイバ調心方法：表面張力を利用したクラッド自己調心
- 接続可能心線数：単心から4 心テープ以下
- 適用光ファイバ種類：シングルモード光ファイバ/マルチモード光ファイバ
- 適用光ファイバクラッド径：約 125μm
- 適用被覆ファイバホルダ口出し長 ： 10mm
- 光ファイバ接続損失ITU-T G.652 ： 平均 0.05dB
- 光ファイバ接続損失ITU-T G.651 ： 平均 0.02dB
- 光ファイバ接続損失ITU-T G.653 ： 平均 0.08dB
- 光ファイバ接続損失ITU-T G.655 ： 平均 0.08dB
- 光ファイバ接続損失TU-T G.657 ： 平均 0.05dB
- 光ファイバ接続時間SM FAST モード ： 平均 10～12秒
- 光ファイバ接続時間SM AUTO モード ： 平均 15～18秒
- 適用補強スリーブ種類：熱収縮スリーブ
- 適用補強スリーブ長：最長 66mm
- 適用補強スリーブ径：収縮前 最大 6.0mm
- 補強スリーブ加熱時間40mm FP-04T モード ： 平均 28～30秒
- 補強スリーブ加熱時間60mm モード ： 平均 25～27秒
- プルーフ試験張力：約 2.0N
- 電極棒寿命：約 2000 回接続
- 外観寸法（mm）：約131x201x79（突起部含まず）
- 質量：約 1.2kg バッテリ含む
- 環境条件（温度）動作時 ： -10～50℃
- 環境条件（温度）保管時 ： -40～80℃
- 環境条件（湿度）動作時 ： 0～95％RH 結露なし
- 環境条件（湿度）保管時 ： 0～95％RH 結露なし
- 環境条件（高度）：最大 3700m
- AC アダプタ入力：AC100～240V, 50/60Hz, 最大 1.5A
- バッテリパック種類：リチウムイオン二次電池
- バッテリパック出力：約 DC14.4V, 3190mAh
- バッテリパック容量：約 140 接続/加熱サイクル
- バッテリパック温度 充電時 ： 0～40℃
- バッテリパック温度 長期保管時 ： -20～30℃
- バッテリパックシ寿命：約 500 充放電サイクル
- 表示部液晶モニタ：TFT 4.9 インチ タッチパネル付
- 表示部拡大倍率：約 44～66倍
- 照明：V溝周辺 LED ランプ
- 接続端子/PC：USB2.0 Mini B type
- 接続端子/外部LED ランプ：USB2.0 A-type約 DC5V, 500mA
- 接続端子/無線通信：Bluetooth 4.1 LE
- データ保存/接続モード：100 接続モード
- データ保存/加熱モード：30 加熱モード
- データ保存/接続結果：10,000 接続
- データ保存/接続画像 ：100 画像
- 三脚用固定ネジ ：1/4-20UNC
- 特長/自動機能 ：光ファイバ心線数判別による接続モード選択/放電強度校正
- 特長/操作ガイド：PDF ファイルを本体に内蔵
- 特長/電極棒：交換工具不要
- 付属品 ：CT50,SS03,RS03各1台
