60-4173-36　メモリハイコーダ　MR8875

仕様

• 入力ユニット数：最大4ユニットチャネル数アナログ最大16ch （MR8902使用時最大60ch） +ロジック標準8ch +パルス2ch
• ※アナログユニットのch間と本体間は絶縁, CANユニットのポートおよび標準ロジック端子, パルス入力端子は全て本体とGND共通
• 測定レンジ （20divフルスケール）：5mV～10V／div, 11レンジ （MR8901使用時）, 500mV～50V／div, 7レンジ （MR8905使用時）, 分解能 ： レンジの1／1250
• 最大定格電圧：端子間： DC 150V, 対地間： AC, DC 100V （いずれもMR8901使用時）
• 周波数特性：DC～100 kHz （-3dB, MR8901使用時）
• 時間軸：200μs ～5min／div 21レンジ, 外部サンプリング可能,
• サンプリング周期：レンジの1／100
• 最高サンプリング速度：MR8901／8905入力ユニット使用時： 500kS／秒 （2 μs周期, 全ch同時）
• MR8902入力ユニット使用時： 10msec （各chスキャン方式）
• MR8903入力ユニット使用時： 200kS／秒 （5 μs周期, 全ch同時）
• 外部サンプリング： 200kS／s （5 μs周期）
• 測定機能：ハイスピード （高速記録）, リアルタイムCH間演算, FFT演算, 他
• ストレージメモリ容量：トータル32Mワード （増設不可, 入力ユニット毎8MW単位）
• ※入力ユニット内でチャネル数によるメモリ使用量の振分けが可能
• 外部記憶装置：SDカードスロット ×1, USB 2.0メモリ

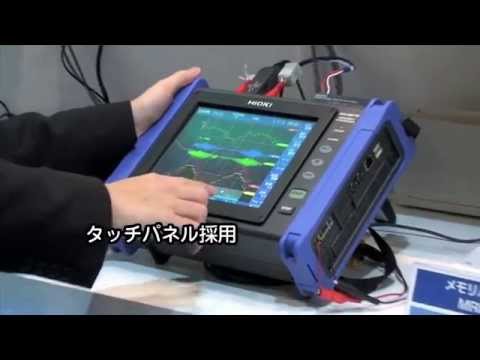

• 表示部：タッチ操作対応8.4型 SVGA-TFTカラー液晶 （800 × 600ドット）
• 通信インタフェース[LAN] 100BASE-TX （DHCP, DNS対応, FTPサーバ／クライアント, WEBサーバ, Eメール送信, コマンド制御）
• [USB] USB2.0準拠, シリーズミニB端子 ×1 （通信コマンドによる設定と測定, SDメモリカード内のファイルをPCへ転送）, シリーズA端子 ×2 （USBメモリ, USBマウス／キーボード, GPSユニットZ5005接続）
• 電源：ACアダプタZ1002： AC 100～240V（50／60 Hz）, 56VA
• バッテリパックZ1003：DC 7.2V, 36VA ※ACアダプタと併用時はアダプタ優先, ACアダプタによる充電3h／連続使用時間1h（バックライトON時）
• DC電源入力：DC10～28V, 56VA
• 寸法・質量：298W × 224H × 84Dmm, 2.4kg （入力ユニット／バッテリ含まず）
• 参考値： 3.47kg （MR8901 ×4, バッテリ含む）
• 付属品：取扱説明書 ×1, 測定ガイド ×1, ACアダプタZ1002 ×1, 保護シート ×1, USBケーブル ×1, ストラップ ×1, アプリケーションディスク （波形ビューワWv／通信コマンド表, CAN Editor） ×1
• 注意）MR8875本体のみでは使用できません。別売オプションの各種測定ユニットと入力ケーブルが必要です。
• 荷姿サイズ：420×190×400mm　5.35kg [荷姿サイズについて]
