54-5621-21　タイミングプーリ PXロックプーリ（Sタイプ） P14M　PT60P14M60B-SS71060

仕様

• 歯形P14M
• プーリ形状B
• 材質機械構造用炭素鋼
• 歯数：60
• 使用ベルト幅（mm）：60
• ピッチ円直径（mm）：267.38
• 歯先円直径（mm）：264.59

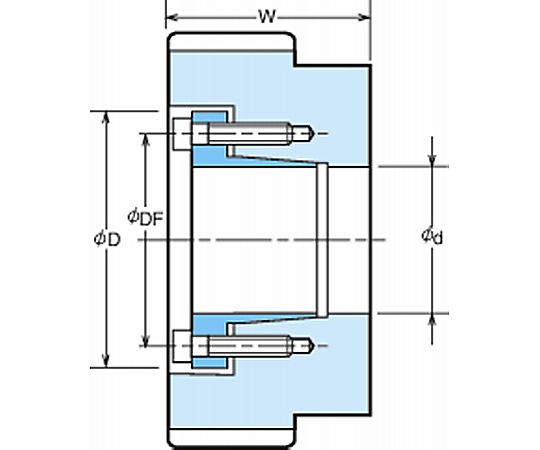

• 幅W（mm）：99
• 軸穴径d（mm）：60
• L1（mm）：24.5
• 取付形式B-S（標準取付）

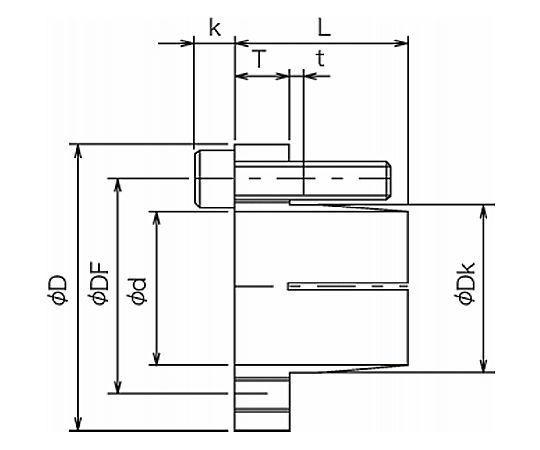

• スリーブ枠番S7
• スリーブ寸法φD（mm）：101
• スリーブ寸法φDF（mm）：86
• スリーブ寸法φDk（mm）：75.5
• スリーブ寸法L（mm）：40
• スリーブ寸法T（mm）：13
• スリーブ寸法t（mm）：3.5
• スリーブ寸法K（mm）：8
• 締付ボルトサイズM8×30
• 締付ボルト本数10
• 締付トルク（N・m）40.5
• 伝達トルク（N・m）4281
• スラスト荷重（kN）142.7
• 軸側面圧（Mpa）230
• ハブ側面圧（Mpa）188
