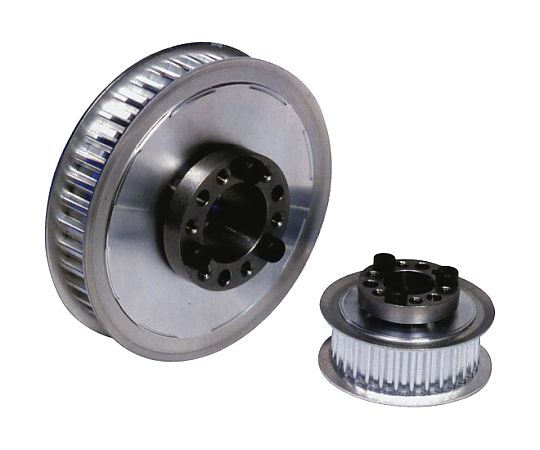

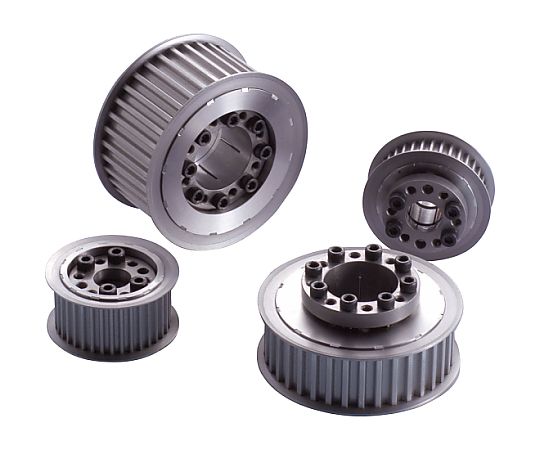

54-5607-21　タイミングプーリ PXロックプーリ（Sタイプ） P5M　PT40P5M25AF-A-SS1616

仕様

• 歯形P5M
• プーリ形状AF
• 材質高強度アルミ合金
• 歯数：40
• 使用ベルト幅（mm）：25
• ピッチ円直径（mm）：63.66
• 歯先円直径（mm）：62.52
• フランジ外径（mm）：67

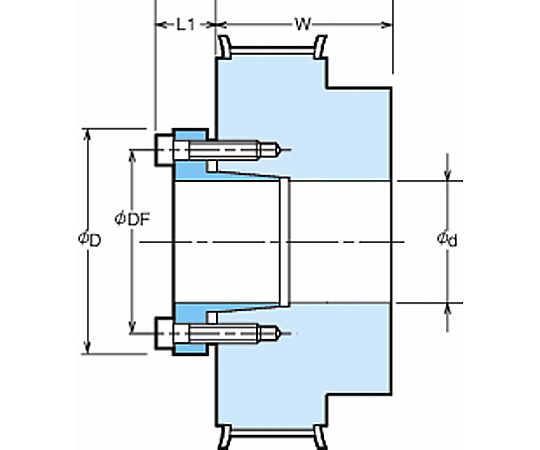

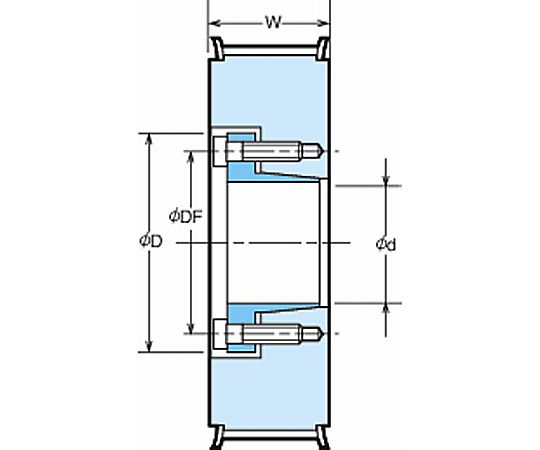

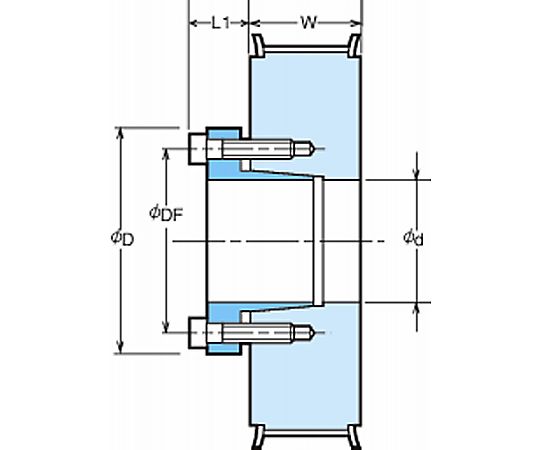

• 幅W（mm）：32
• 軸穴径d（mm）：16
• L1（mm）：12
• 取付形式AF-S（標準取付）
• スリーブ枠番S1

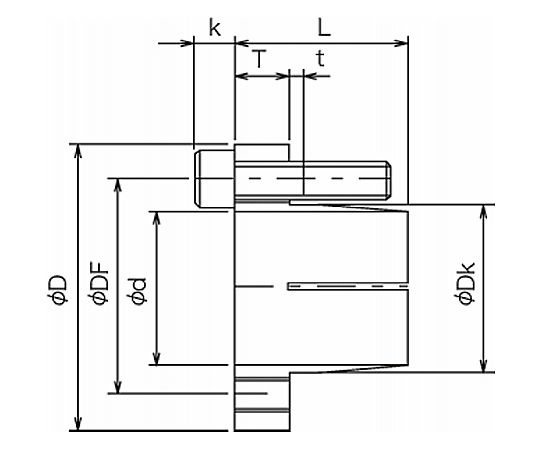

• スリーブ寸法φD（mm）：32
• スリーブ寸法φDF（mm）：24
• スリーブ寸法φDk（mm）：18.6
• スリーブ寸法L（mm）：18
• スリーブ寸法T（mm）：6
• スリーブ寸法t（mm）：2
• スリーブ寸法K（mm）：4
• 締付ボルトサイズM4×16
• 締付ボルト本数6
• 締付トルク（N・m）4.2
• 伝達トルク（N・m）138
• スラスト荷重（kN）17.3
• 軸側面圧（Mpa）245
• ハブ側面圧（Mpa）222
