特徴
- 電圧フリー（90V-220V／AC／DC）・極性フリーの製品です
- 目にやさしい発光で眩しすぎない
- 簡単取り付け
- 外付け抵抗が不要です。
- 使用電圧範囲内の電圧回路にそのまま接続してご使用いただけます。
- 白レンズでカラー発光する商品があります。
仕様
- 使用電圧：5V～60V AC／DC
- 電流：1.3～ 5.6mA（5V-60V）
- 光源／光源色：チップLED（保護ダイオード内蔵）／白色
- 絶縁抵抗：DC500V、100MΩ以上
- 耐電圧：AC2000V（1分間）
- 本体材質：ポリカーボネート
- 主絶縁材：PBT
- リード線：UL1430 AWG24 より線 黒（5V～60V AC／DC）
- 接続極性：なし
- レンズ色／発光色：W（白）／R（赤）

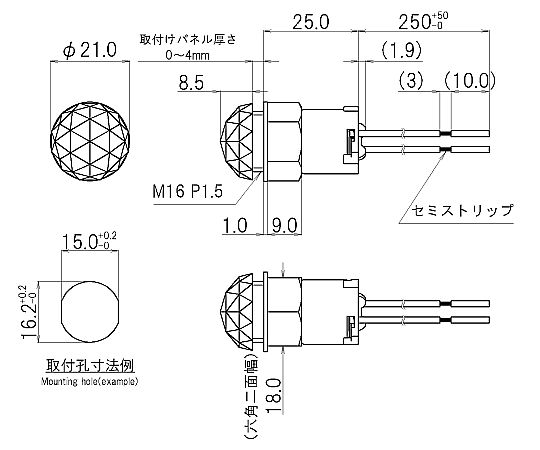

- 取付板厚：0～4mm
- パネル取付方式：ねじ締め付け
- ねじ締付トルク：1.0N・m
- 六角二面幅：18mm
- 使用上の注意
- 製品の分解および改造はしないでください。
- 本体内部で部品が可動する構造のため、動きの妨げになりますのでリード線に張力が加わらないよう配慮ください。
- LEDは半導体であり、静電気により壊れることがありますので、作業時は人体その他の静電気を逃がしたうえでお取扱い下さい。
- 使用上のヒント
- 使用電圧範囲より低い電圧で点灯させると暗く点灯させることができます。
- オプションの防水ワッシャーを使用し取付パネル外面の防水ができます。
- オプションワッシャー（別売り）使用時保護等級：IP65
商品のバリエーション （サイズ違い・スペック違い・オプション品など）
| 商品イメージ | アズワン品番 商品名 |
|---|---|
|
54-2516-66
丸形次世代LED表示灯 φ16 R（赤）/R（赤）1.3～ 5.6mA
|
|
|
54-2516-67
丸形次世代LED表示灯 φ16 W（白）/W（白）1.3～ 5.6mA
|
|
|
54-2516-71
丸形次世代LED表示灯 φ16 W（白）/R（赤）1.3～ 5.6mA
|
|
|
54-2516-74
丸形次世代LED表示灯 φ16 OR（オレンジ）/OR（オレンジ）3.3～ 5.6mA
|
|
|
54-2516-68
丸形次世代LED表示灯 φ16 W（白）/BL（青）1.3～ 5.6mA
|
|
|
54-2516-79
丸形次世代LED表示灯 φ16 W（白）/OR（オレンジ）3.3～ 5.6mA
|
|
|
54-2516-69
丸形次世代LED表示灯 φ16 W（白）/G（緑）1.3～ 5.6mA
|
|
|
54-2516-70
丸形次世代LED表示灯 φ16 W（白）/OR（オレンジ）1.3～ 5.6mA
|
|
|
54-2516-78
丸形次世代LED表示灯 φ16 W（白）/G（緑）3.3～ 5.6mA
|
|
|
54-2516-63
丸形次世代LED表示灯 φ16 BL（青）/BL（青）1.3～ 5.6mA
|
|
|
54-2516-64
丸形次世代LED表示灯 φ16 G（緑）/G（緑）1.3～ 5.6mA
|
|
|
54-2516-65
丸形次世代LED表示灯 φ16 OR（オレンジ）/OR（オレンジ）1.3～ 5.6mA
|
|
|
54-2516-75
丸形次世代LED表示灯 φ16 R（赤）/R（赤）3.3～ 5.6mA
|
|
|
54-2516-76
丸形次世代LED表示灯 φ16 W（白）/W（白）3.3～ 5.6mA
|
|
|
54-2516-77
丸形次世代LED表示灯 φ16 W（白）/BL（青）3.3～ 5.6mA
|
|
|
54-2516-72
丸形次世代LED表示灯 φ16 BL（青）/BL（青）3.3～ 5.6mA
|
|
|
54-2516-73
丸形次世代LED表示灯 φ16 G（緑）/G（緑）3.3～ 5.6mA
|
|
|
54-2516-80
丸形次世代LED表示灯 φ16 W（白）/R（赤）3.3～ 5.6mA
|
