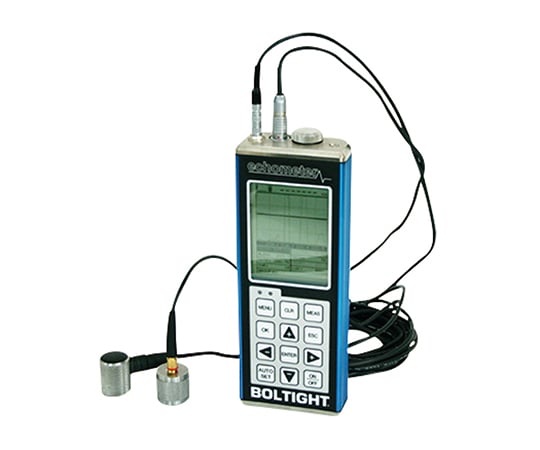

4-679-01-63　超音波ボルト軸力計エコーメーター　レンタル20日　ECM-1

仕様

• 超音波ボルト軸力計　エコーメーター　ECM-1
• 表示分解能：軸力0.01kN、　伸び0.0001mm
• ボルト測定範囲
• 標準付属トランスデューサー（20.2φ）使用時：ボルト径　M10（12）※以上、　全長25.4mm～2435mm
• マグネット式超音波センサー（　3/8インチ）使用時：ボルト径M12以上
• 超音波センサー/トランスデューサー（1/8インチ、9.6φ）を使用時：M5～　※オプション品
• 外形寸法：W　63.5　×　H　165　×　D　31.5（mm）、　本体：アルミボディ
• 重量：320　g
• 動作温度範囲：-　10　～　60　℃
• オートセット機能：自動設定でゲイン値を調整し、波形と検出点を最適化
• 温度自動補正機能：温度センサーが温度を感知して自動で音速の変化を補正
• リミットアラーム機能：HI　/　LOW　リミットアラーム許容値設定、LED表示、バーグラフ
• 測定データ保存数：8000件（ボルトグループ、波形、軸力、伸長、ナノ秒、応力、歪み）
• セットアップ数：64カスタムユーザー設定
• 測定単位
• 軸力　：　kN　/　KIP、
• 伸び　：　mm　/　inch
• 応力（Stress）　：　MPa　/　kpsi
• ひずみ（Strain）　：　％
• 時間　：　ナノ秒（10億分の1秒）
• 検波方式：正半波、負半波、RF波
• 超音波仕様
• 音速範囲：1250　～　9999　m/sec
• ゲイン：40　db（自動　/手動）
• タイミング：　10　bit　250MHz　デジタイザ
• 測定モード：パルスエコー　/　パルスエコーゲート付き
• 周波数：1MHz　～　10MHz
• 電源・動作時間
• 単3電池　3本　（アルカリ電池150時間　/　ニッカド電池100時間）
• 電池残量表示
• 液晶ディスプレイ：240　×　160　pixel
• 表示方式：ELバックライト（ON/OFF/AUTO）、オートパワーオフ機能（5分後）
• 外部データ出力：RS232　シリアルポート、PC専用ソフト付属
• ※ボルトの先端の径がトランスデューサーの径より広ければ使用可
• （構成品）
• 標準構成品：本体（ソフトケース付き）（単3電池×3）、トランスデューサー、温度センサー、カプラント、PC接続ケーブル、USBシリアルケーブル、EchoView、EchoView　BOLTIGHT、収納ケース、簡易取扱説明書、取扱説明書
• （オプション品）
• オプション品：超音波センサー/トランスデューサー（1/8インチ、9.6φ）
