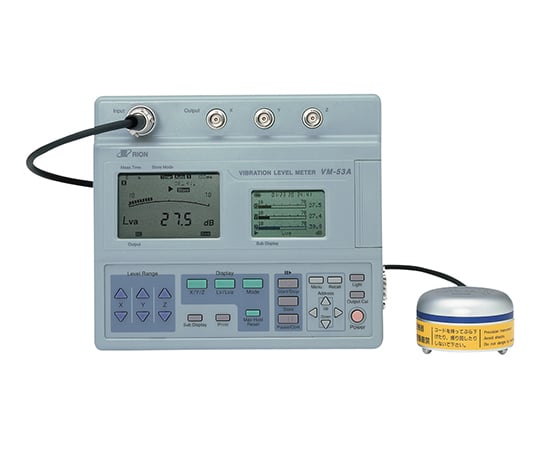

4-672-01-71　振動レベル計　レンタル10日　校正証明書付　VM-53A

仕様

• 形式承認番号：第W031号
• 適用規格：計量法・振動レベル計 JIS C 1510：1995
• 測定機能：振動レベル（Lv）、振動加速度レベル（Lva）、振動レベルまたは振動加速度レベルの最大値ホールド
• 演算測定
• 振動レベルまたは振動加速度レベルのパワー平均（LveqまたはLvaeq）
• 振動レベルまたは振動加速度レベルの時間率レベル（L5、L10、L50、L90、L95）
• 振動レベルまたは振動加速度レベルの最大値（Lmax）、最小値（Lmin）＊測定機能について、任意 の1方向または3方向の測定が可能
• 測定周数範囲
• 振動レベル：1～80Hz
• 振動加速度：レベル1～80Hz
• 測定レベル範囲
• 振動レベル：Lv-Z25～120dB、Lv-X／Y30～120dB
• 振動加速度レベル：Lva30～120dB（OdB＝10-5m/s2）
• 自己雑音レベル：Lv-Z19dB以下、Lv-X／Y24dB以下、Lva24dB以下（OdB＝10-5m/s2）
• 周波数補正：鉛直振動特性（計量法またはJISによる）、水平振動特性（JISによる）、平たん特性（JISによる）
• レベルレンジ：10dBステップ6レンジ切替、3方向独立（10～70、20～80、30～90、40～100、50～110、60～120dB）
• リニアリティレンジ：70dB
• 測定時間：設定された測定時間で演算測定が可能。10秒、500秒、1分、5分、10分、15分、30分、1時間、4時間、8時間、24時間、マニュアル（最大199時間59分59秒）
• 実効値検出回路：デジタル演算方式、動特性：0.63秒
• 演算：デジタル方式
• サンプリング周期
• 78µs（パワー平均、Lmax、Lmin、最大値ホールド）
• 100ms（Lx）ただし、測定時間500秒の場合のLxは5秒
• メモリカード機能
• メモリーカード（CFカード）へのデータ保存が可能（標準付属品 128MB）
• オプションソフトによる拡張機能がCFカードにより対応
• ストア機能：マニュアルストア、オートストア1、オートストア2の3種類。内蔵メモリは2次電池により約1．5ケ月間保存可能（電源OFFの状態で）
• マニュアルストア：ストア時点の振動レベル（Lv）または振動加速度レベル（Lva）と各演算値（LveqまたはLvaeq、Lmax、Lmin、L5、L10、L50、L90、L95）を保存する。測定モードが最大値ホールドの場合は、最大値ホールドの値と各演算値を保存
• CFカード：1ファイル最大100組として複数ファイル保存（CFカード容量の制限による）
• 内部メモリー：3方向1組として最大100組
• オートストア1：振動レベル（Lv）または振動加速廣レベル（Lva）の瞬時値を連続ストア。ストアのサンプリングは、100ms、1sから選択。タイマーによるスタート時刻、終了時刻の設定が可能。
• CFカード※：最大199時59分59秒を1ファイルとして複数ファイルの記録が可能（CFカードの制限による）
• 内部メモリー：1方向測定…最大86,400個／3方向（X/Y/Z）測定…最大86,400個（28800×3方向）
• オートストア2：測定時間毎の各演算値（LveqまたはLveaq、Lmax、Lmin、L5、L10、L50、L90、L95）を1組として連続測定し保存。タイマーによるスタート時刻、終了時刻の設定が可能、インターバルを用いた毎正時連続測定可能。
• CFカード：1ファイル最大4,500組として複数ファイル
• 内部メモリー：1方向測定：最大4,500組、3方向（X／Y／Z）測定：最大1,500組
• ポーズ機能
• 瞬時値測定および演算測定中（オートストア2を実行中）に、一時停止／一時停止解除が可能
• Auto1測定中は、マーカーとして機能
• Timer Auto1／Timer Auto2ではポーズ機能は無効
• コンパレータ機能：振動レベルまたは振動加速度レベルが、設定レベル（30～120dB、1dB刻み）を超えた場合に、コンパレータ出力がONになる
• 対応チャンネル：メイン画面で設定されている1方向
• コンパレータ出力：オープンコレクタ出力、最大印加電圧：24V
• コンパレータ設定：Delay Time…0～9secの1sec刻み、オートリセット…ON／OFF設定可、オートリセットタイム…0～90秒の間で1秒刻み
• 時計機能：オートストア1、オートストア2において開始時間／終了時間を設定可能
• 出力校正用信号：蔵発振器（31.5Hz正弦波）、外部接続機器を校正
• 交流／直流出力：BNC出力、3方向独立、メニューにより交流出力または直流出力を選択
• 出力抵抗：600Ω、負荷抵抗：10kΩ以上、交流出力：1Vrms（フルスケール）、直流出力：2.5V（フルスケール、0.25V/10dB）
• インターフェース：シリアル通信（通信コマンドによる設定制御やパソコンへのデータ出力が可能）
• 表示部：セグメントタイプ（メイン）と128×64ドットマトリクスタイプ（サブ）の2系統表示、バックライト付きLCD
• メイン：1方向の数値（1秒周期）とバーグラフ（100m秒周期）による瞬時値を常に表示
• サブ：モードおよび画面切替により下記内容が表示される設定情報表示，3方向測定値表示、レベルタイム表示、演算結果表示、リコールデータ表示、MENU表示
• サイドパネル部：EXTDC（6V）、インターフェース用コネクタ（Dsub-9ピンオス型）を備える
• 電源：単2形乾電池×4、ACアダプター（オプション）
• 使用時間
• アルカリ乾電池（LR14）：約35時間
• マンガン乾電池（R14PU）：約12時間
• 常温、3方向の瞬時値測定、バックライトOFF、オプションOFF、交流出力の設定
• 消費電流：約120mA（DC6Vにおいて）
• 使用温度範囲：－10～＋50℃、90％RH以下（結露のないこと）
• 寸法：約203（W）×56（H）×175（D）mm
• 重量：約1kg（電池含む）
• 振動ピックアップ
• 型式：PV-83C（3方向型）（特許第2581901号）
• 基準感度：60mV/m/s2
• 寸法・重量：φ67×40.7mm・約355g
• 防水性：JISCO920保護等級7（防浸形）
• レンタル協力会社所有の基準器による校正証明書付の機種となります。
• 免責補償有：万一レンタル期間中に機器を壊してしまい、修理・再生が必要となった場合、免責補償額を上限とし、お客様に費用をご請求させて頂きます。
• （構成品）
• 標準構成品：本体（単2電池×4）、ピックアップ（PV-83C）、ピックアップケーブル（EC-02S）、通信ケーブル（NC-39A　BNC-BNC）、コンパクトフラッシュ（128MB）、カードリーダー、収納ケース、取扱説明書、簡易取扱説明書（『VM53Aの演算値測定、PCへの転送方法』）
• （オプション品）
• オプション：ACアダプター（NC-34）、オクターブ分析カード（VX-53RT）、オクターブ分析カード取扱説明書、ピックアップ延長コード（10m、50m、100m）、振動計管理ソフト（VM-53PA1）、計測BOX、環境計測データ管理ソフトウェア（AS-60VM　振動レベル計（カード付）　VM-53A（検定書有り）のみ）、環境計測データ管理ソフトウェア（AS-60VMRT）
• 振動計管理ソフト（振動レベル計データ管理ソフトウェア　VM-53PA1）：Windows　XP　/　Vista
• 環境計測データ管理ソフトウェア（AS-60VM）：windows　XP/7/8
