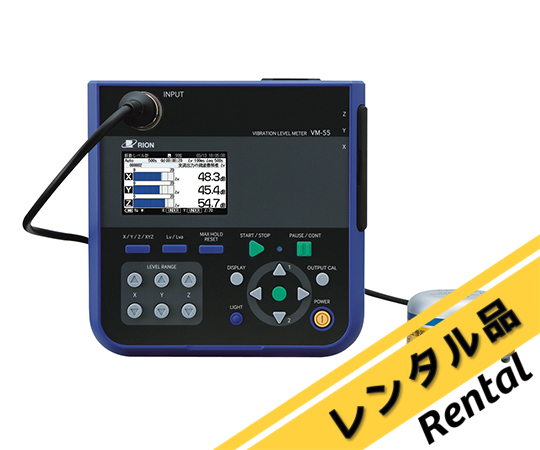

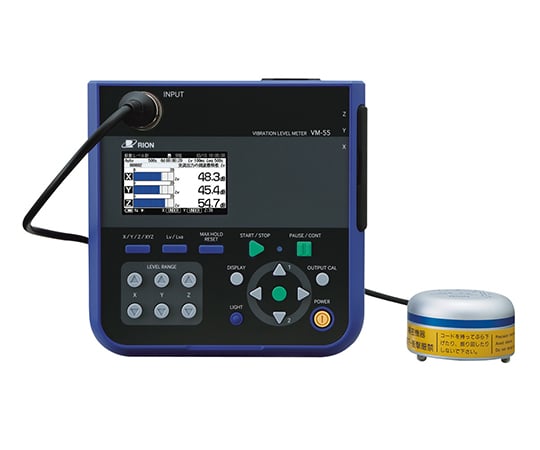

4-671-01-71　振動レベル計　レンタル10日　校正証明書付　VM-55EX

仕様

• 型式承認番号：第TW161号
• 適合規格
• 計量法・振動レベル計　JIS　C　1510：1995　JIS　C　1517：2014
• 平成27年11月1日施行の新基準による検定
• ＜測定機能＞
• 3方向同時測定が可能
• 振動レベルLvおよび振動加速度レベルLva
• 振動レベル及び振動加速度レベルの最大値ホールド
• 演算測定（演算値）
• 振動レベルおよび振動加速度レベルの時間平均レベルLeq
• 振動レベルおよび振動加速度レベルの時間率レベル　L5、L10、L50、L90、L95
• 振動レベルおよび振動加速度レベルの最大値　Lmax
• 振動レベルおよび振動加速度レベルの最小値　Lmin
• ＜測定周波数範囲＞
• 振動レベル：1～80　Hzの間で感知
• 振動加速度レベル：1～80　Hzの間で感知
• ＜測定レベル範囲＞
• 振動レベルの鉛直方向：25～129　dB
• 振動レベルの水平方向：30～122　dB
• 振動加速度レベル：30～129　dB
• ＜自己雑音レベル＞
• 振動レベルの鉛直方向：19　dB以下
• 振動レベルの水平方向：24　dB以下
• 振動加速度レベル：24　dB以下
• 周波数重み付け特性：鉛直振動特性（計量法またはJISによる）、水平振動特性（JISによる）、平坦特性（JISによる）
• レベルレンジ：10　dBステップ6レンジ切替、3方向独立
• 0～70　dB、10～80　dB、20～90　dB、30～100　dB、40～110　dB、50～120　dB
• リニアリティレンジ：80　dB
• 実効値検出回路：ディジタル演算方式、時間重み付け特性　0.63秒
• サンプリング周期：時間平均レベル、最大値、最小値、最大値ホールド　125μs（サンプリング周波数　8　kHz）時間率レベル　100　ms
• ＜ストアモード＞Manual、Auto※2、Timer　Auto※2の3種類
• Manual
• 1アドレスずつ測定結果を測定開始時刻とともに記録
• 本体内部メモリまたはSDカードにデータを記録
• 本体内部メモリは3方向1組最大1000組、SDカードは容量に依存
• 瞬時値および最大値／ホールドの値保存：カレント状態でPauseキーを押下した時点の振動レベル　Lvおよび振動加速度レベル　Lvaの瞬時値および最大値ホールドの値を保存
• 演算値保存：Manualで演算した各種演算値を保存
• Auto※2
• 振動レベル　Lvおよび振動加速度レベル　Lvaの瞬時値、各種演算値を連続記録
• データはSDカードに記録（本体内部メモリには記録しない）
• Timer　Auto※2
• 振動レベル　Lvおよび振動加速度レベル　Lvaの瞬時値および各種演算値を連続記録
• 測定開始、停止時刻を設定することで毎正時から10分間の測定を実行
• 測定開始までの間、省電力モードとなるSleep機能有り
• データはSDカードに記録（本体内部メモリには記録しない）
• ＜測定時間＞
• ストアモードManual時の測定時間
• 設定された測定時間で演算測定が可能
• 500秒、10秒、1分、5分、10分、15分、30分、1時間、8時間、24時間、
• ユーザ設定（1～59　s、1～59　m、1～24　h）
• ＜総測定時間＞
• ストアモードAuto　/　Timer　Auto時の測定時間
• 設定された測定時間で演算測定が可能
• 500秒、10秒、1分、5分、10分、15分、30分、1時間、8時間、24時間、
• ユーザ設定（1～59　s、1～59　m、1～1　000　h）
• Lvストア周期
• ストアモードAuto、Timer　Atuo時の瞬時値データのストア間隔
• 100　ms、1　sから選択
• Leq演算周期
• ストアモードAuto、Timer　Atuo時のLeqやLN等の演算値を算出する間隔
• 10秒、1分、5分、10分、15分、30分、1時間、8時間、24時間、
• ユーザ設定（1～59　s、1～59　m、1～24　h）
• ポーズ機能：カレント状態およびManual演算時、一時停止/一時停止解除が可能（Auto　/　Timer　Auto中の一時停止、波形収録時不可）
• マーカ※2：2種類のマーカ機能（ストアモードAuto、Timer　Autoで　Lvストア周期設定時のみ有効）
• データリコール：ストアデータの閲覧を行う
• 設定記憶：最大5組の設定を本体内蔵メモリおよびSDカードに保存と呼び出し、あらかじめSDカードに格納されたファイルの設定で起動することが可能
• 時計機能：ストアデータに時間情報を付加するとともにタイマーを使用した演算測定が可能
• 表示：バックライト付きTFTカラー半透過液晶表示器、WQVGA　（400×240　dots）
• バーグラフ更新周期：100　ms（数値表示更新周期：1　s）
• 言語：英語および日本語（Help機能：あり）
• 警告表示
• 過大信号表示　：　フルスケール　+10.0　dB
• 過小信号表示　：　フルスケール　-70.5　dB
• LED：2色（赤／青）、各種動作状態を表示
• 校正用出力信号
• 外部接続機器を校正するために出力される信号
• 交流出力　：　31.5　Hz、1　Vrms、直流出力　：　2.5　V
• ＜交流/直流出力＞
• メニューにより交流出力または直流出力を選択
• φ2.5出力端子、3方向独立
• 交流出力
• 出力抵抗　：　600　Ω
• 負荷抵抗　：　10　kΩ以上
• 交流出力　：　1　Vrms（フルスケール）
• 画面の瞬時値と交流出力の周波数補正は独立に設定することが可能
• 直流出力
• 出力抵抗　：　600　Ω
• 負荷抵抗　：　10　kΩ以上
• 直流出力　：　2.5　V（フルスケール、25　mV/dB）
• ＜USB＞
• マスストレージクラス：コンピュータにはストレージデバイスとして接続し、SDカードがリムーバブルディ　スクとして認識
• コミュニケーションデバイスクラス：コミュニケーションデバイスクラスを利用して、通信コマンドによる制御も可能
• RS-232C通信：専用ケーブルの使用により、RS-232C通信が可能（I/O端子を使用）
• BMPファイル：画面キャプチャし、BMPファイル形式で保存
• プリント機能：専用のプリンタDPU-414に測定結果を印刷（I/O端子を使用）
• 画面印刷モード：表示画面を1枚印刷。瞬時値、演算値、リコールデータの印字出力が可能
• ＜コンパレータ※2＞
• 振動レベルまたは振動加速度レベルが設定レベル
• （30～120　dB、1　dB刻み）を超えるとオープンコレクタ出力がONになる
• 対応チャンネル：Menu画面で設定された1方向
• コンパレータ出力
• オープンコレクタ出力（I/O端子を使用）
• 最大印加電圧　：　24　V
• 最大駆動電流　：　50　mA（印加電圧24　V時）
• SDカード：SD　/　SDHC（最大容量32　GB）※1
• SDカードフォーマット：SDカードのフォーマットはSDフォーマッター相当
• ＜電源＞
• 単3形乾電池8本または外部電源
• 電池動作時間（23　℃）
• アルカリ乾電池LR6　：　約27時間
• ニッケル水素充電池　：
• 約27時間（eneloop　pro（R））※4
• （本器の設定および製造メーカにより動作時間は変わります。）
• ACアダプタ：NC-98C（オプション）
• 外部電源電圧：5～7　V（定格電圧6　V）
• 消費電流
• 約80　mA（DC12　V（乾電池8本）において）
• 一次側（AC100　V側）消費電力　：約4　VA（NC-98C、AC100　V　において）
• 防塵防水性能：IP54※3
• 使用温湿度範囲：温度-10　～　+50　℃、湿度90　％RH以下（結露のないこと）
• 大きさ・重さ：約175　mm（H）×175　mm（W）×40　mm（D）・約780　g（電池含む）
• 振動ピックアップ：3方向振動／ピックアップPV-83C
• 基準感度　：　60　mV/（m/s2）
• 使用温度範囲　：　-10　～　+50　℃（結露しないこと）
• 防水性　：　IPx7
• 大きさ・重さ　：　約φ67×40.7　mm（D）（接続コード除く）、約335g
• ※1：動作を保証する付属品のSDカードをお使いください。
• ※2：VM-55では、VX-55EXが別途必要ですが、本機種はインストール済みです。
• ※3：有害な影響が発生するほどの粉塵（防塵形）と、あらゆる方向からの飛まつによる水（防まつ形）に対し保護されています。
• ※4：eneloop　pro（R）　の充電は、必ず専用の充電器をお使いください。eneloop　pro（R）　は、パナソニックグループの登録商標です。
• 防水に関するご注意
• ご使用の際は底面のゴムカバー・電池カバーが、確実に閉じているかご確認ください。
• レンタル協力会社所有の基準器による校正証明書付の機種となります。
• （構成品）
• 標準構成品：本体　VM-55EX（単3電池×8）、ピックアップ　PV-83C、ピックアップケーブル　EC-54S、SDカード（512MB）、カードリーダー、収納ケース、取扱説明書、検定証
• （オプション品）
• オプション：ACアダプタNLVM用　NC-98C、ピックアップ延長コード（10m/50m/100m　EC-54SB）、DPU-414、環境計測データ管理ソフトウェア（AS-60VMRT）
