特徴
- 電線前処理不要でプライヤーで結線作業が可能です。
- 業界標準e-CON準拠コネクタです。
- 透明カバーで電線挿入状態を目視で確認できます。
仕様
- 材質：本体／PBT（ポリブチレンテレフタレート）、ベースカバー／66ナイロン、トップカバー／PC（ポリカーボネイト）、コンタクト／銅合金
- 定格電圧：AC/DC32V以下
- 定格電流：最大3.0A
- 使用温度範囲（結露・水滴無きこと）：1A通電時／-20～85℃、2A通電時／-20～75℃、3A通電時／-20～60℃
- 適合対象：コネクタ／ミニ・クランプボードマウントソケット：2-9686-01～04、ワイヤーマウントソケット：2-9684-01～06、2-9685-01～06
- カバー色：グレー
- 適合電線（AWGNo.）：20～22
- 仕上がり外径（φmm）：1.6～2.0
- 3極
- 型番：37103-2206-000FL
- 荷姿サイズ：15×15×10mm 0.01kg [荷姿サイズについて]

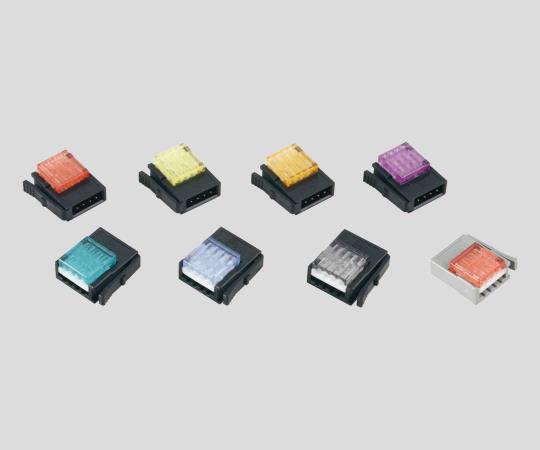

商品のバリエーション （サイズ違い・スペック違い・オプション品など）
| 商品イメージ | アズワン品番 商品名 |
|---|---|
|
2-9683-06
プラグ ３７１０４-３１２２-０００FL 黄
|
|
|
2-9683-01
プラグ ３７１０４-２１２４-０００FL 緑
|
|
|
2-9683-05
プラグ ３７１０４-３１０１-０００FL 赤
|
|
|
2-9683-03
プラグ ３７１０４-２２０６-０００FL 灰
|
|
|
2-9682-04
プラグ ３７１０３-３０８０-０００FL 紫
|
|
|
2-9682-03
プラグ ３７１０３-２２０６-０００FL 灰
|
|
|
2-9683-07
プラグ ３７１０４-３１６３-０００FL 橙
|
|
|
2-9683-02
プラグ ３７１０４-２１６５-０００FL 青
|
|
|
2-9682-02
プラグ ３７１０３-２１６５-０００FL 青
|
|
|
2-9682-07
プラグ ３７１０３-３１６３-０００FL 橙
|
|
|
2-9683-08
プラグ ３７１０４-４１０１-Ｇ００FL 赤
|
|
|
2-9682-01
プラグ ３７１０３-２１２４-０００FL 緑
|
|
|
2-9682-08
プラグ ３７１０３-４１０１-Ｇ００FL 赤
|
|
|
2-9682-06
プラグ ３７１０３-３１２２-０００FL 黄
|
|
|
2-9682-05
プラグ ３７１０３-３１０１-０００FL 赤
|
|
|
2-9683-04
プラグ ３７１０４-３０８０-０００FL 紫
|
